Poedercoatingslijn ontworpen voor aluminium-extrusies met een aangepast afwerkingssysteem en een overhoofdconveyor voor de productieflow

Gepersonaliseerd afwerkingssysteem voor architecturale en industriële aluminiumprofielen

Deze automatische poedercoatingsproductielijn is ontworpen voor aluminiumprofielen en geëxtrudeerde aluminiumcomponenten met verschillende lengtes, doorsneden en coatingvereisten.

Het systeem integreert oppervlaktevoorbewerking, drogen, elektrostatische poederapplicatie, uitharding, koeling en materiaalbehandeling in een gecoördineerd productieproces. Een bovenliggend transportsysteem transporteert profielen tussen de belangrijkste behandelingssecties, terwijl handmatige belading en ontlading flexibiliteit bieden voor het hanteren van verschillende productgroottes en productiebatches.

Elke lijn wordt op maat gemaakt volgens de aluminiumproducten van de klant, de vereiste output, de coating specificatie, de fabrieksafmetingen en het gewenste automatiseringsniveau.

Volledig proces voor het coaten van aluminiumprofielen

Een typische productiesequentie kan als volgt worden geconfigureerd:

Handmatige belading → Oppervlaktevoorbewerking → Vochtdrogen → Elektrostatisch poederspuiten → Poederuitharding → Koeling → Inspectie → Handmatige ontlading

Het gedetailleerde voorbehandelings- en coatingproces wordt geselecteerd op basis van de aluminiumlegering, de oppervlakteconditie, de vereiste corrosiebestendigheid en de toepasselijke afwerkingsspecificaties.

Voorbehandeling van aluminiumoppervlakken

Correcte oppervlaktevoorbereiding is essentieel vóór poederapplicatie.

Aluminiumprofielen kunnen olie, stof, extrusieresten, oxiden en andere verontreinigingen bevatten die de hechting en het uiterlijk van de coating kunnen beïnvloeden.

Afhankelijk van de projectvereisten kan het voorbehandelingsproces fasen omvatten zoals:

• Ontvetten

• Water spoelen

• Etsen of oppervlaktebehandeling

• Extra spoelen

• Oppervlakteconditionering waar vereist

• Conversiebehandeling

• Eindspoelen

Voor aluminiumproducten kunnen geschikte chromaat- of chroomvrije conversieprocessen worden geselecteerd op basis van het vereiste coatingsysteem en de milieuvereisten.

Voorbehandeling kan worden ontworpen als een sproeisysteem of een dompelsysteem, afhankelijk van de profielgeometrie, de productiecapaciteit, het chemische proces en de fabrieksomstandigheden.

Vochtdrogen

Na natte voorbehandeling passeren de aluminiumprofielen een droogsectie om restwater te verwijderen vóór het poederspuiten.

Een goed gedroogd oppervlak biedt stabielere omstandigheden voor elektrostatische poederapplicatie en helpt vochtgerelateerde coatingdefecten te voorkomen.

Droogomstandigheden worden bepaald op basis van profielafmetingen, lijnsnelheid, voorbehandelingsproces en productievereisten.

Automatisch elektrostatisch poederspuiten

Na het drogen komen de profielen in de poederspuitcabine.

Automatische elektrostatische spuitpistolen brengen geladen poederdeeltjes aan op de geaarde aluminiumoppervlakken. De spuitopstelling is ontworpen op basis van profielafmetingen, doorsnedegemetrie, transportsnelheid en vereiste coatingdekking.

Afhankelijk van de toepassing kan de poedercoatingssectie het volgende omvatten:

• Automatische elektrostatische spuitpistolen

• Reciprocators

• Handmatige bijwerkstations

• Poedertoevoerapparatuur

• Poederterugwinningssysteem

• Kleurwisselapparatuur

Handmatig bijwerken kan worden gecombineerd met automatisch spuiten wanneer producten verzonken gebieden of complexe doorsneden bevatten die extra dekking vereisen.

Poederterugwinningssysteem

Overgespoten poeder kan worden opgevangen via een geschikt terugwinningssysteem.

De terugwinningsconfiguratie wordt geselecteerd op basis van factoren zoals:

• Productiecapaciteit

• Aantal kleuren

• Frequentie van kleurwissels

• Vereisten voor poedergebruik

• Configuratie spuitcabine

• Vereiste reinigingstijd

Verschillende terugwinningsoplossingen kunnen worden geïntegreerd op basis van de productiestrategie van de klant en de vereisten voor poedercoating.

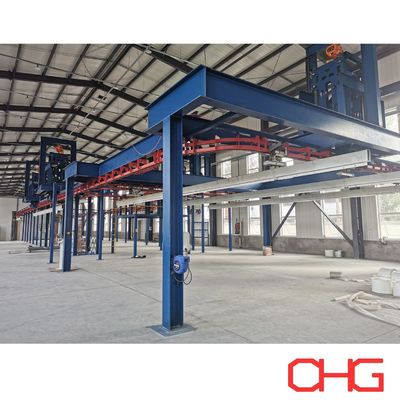

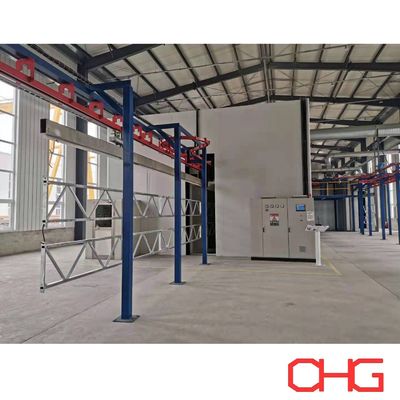

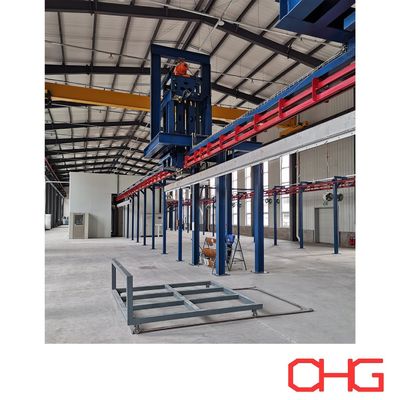

Bovenliggend transportsysteem

Het bovenliggende transportsysteem verbindt de verschillende productiestadia en zorgt voor gecontroleerde beweging van aluminiumprofielen gedurende de coatinglijn.

Het transportsysteem is ontworpen op basis van:

• Maximale profiellengte

• Werkstukgewicht

• Profielen per hanger

• Vereiste productiecapaciteit

• Afstand tussen hangers

• Lijnsnelheid

• Fabrieks vrije hoogte

• Opstelling apparatuur

Afhankelijk van de vereiste productiestroom kan een continu bovenliggend transportsysteem of een Power and Free-transportsysteem worden overwogen.

Aangepaste hangers kunnen ook worden ontwikkeld op basis van de geometrie van het aluminiumprofiel en de vereiste coatingoriëntatie.

Poederuitharding

Na poederapplicatie worden de gecoate profielen naar de uithardingsoven getransporteerd.

Onder gecontroleerde verwarmingsomstandigheden smelt het aangebrachte poeder, vloeit het en kruisbindt het chemisch om een continue coatingfilm te vormen.

De uithardingsprestaties zijn niet alleen afhankelijk van de oventemperatuur, maar ook van de werkelijke metaaltemperatuur van de aluminiumprofielen. De vereiste uithardingsomstandigheden moeten daarom worden ontworpen op basis van:

• Uithardingsspecificatie van de poederfabrikant

• Profielafmetingen

• Dikte van de aluminiumdoorsnede

• Transportsnelheid

• Productiecapaciteit

• Vereiste coatingprestaties

Geschikte verwarmingsmethoden kunnen worden geselecteerd op basis van de beschikbare energiebron van de klant en de fabrieksomstandigheden.

Koeling en eindinspectie

Na uitharding passeren de profielen een koelsectie vóór ontlading.

Zodra voldoende afgekoeld, kunnen de afgewerkte producten worden geïnspecteerd volgens de vereiste kwaliteitsspecificatie.

Typische inspectiepunten kunnen omvatten:

• Coatingdikte

• Uiterlijk van het oppervlak

• Kleur

• Glans

• Hechting

• Uniformiteit van de coating

• Zichtbare oppervlaktefouten

Aanvullende prestatie-tests kunnen worden gespecificeerd volgens de coatingnormen van de klant en de eindgebruiksvereisten.

Flexibele belading en ontlading

Handmatige belading en ontlading bieden praktische flexibiliteit wanneer de lijn profielen met verschillende lengtes, doorsneden en batchhoeveelheden verwerkt.

De beladingsopstelling, de afstand tussen hangers en de productoriëntatie worden samen overwogen tijdens de berekeningen van de productiecapaciteit om ervoor te zorgen dat de transportconfiguratie overeenkomt met de vereiste output.

Waar nodig kunnen ook andere materiaalbehandelingsopstellingen worden ontwikkeld voor hogere automatiseringsvereisten.

Typische toepassingen

Automatische poedercoatingslijnen voor aluminiumprofielen kunnen worden ontworpen voor producten zoals:

• Architecturale aluminium extrusies

• Raam- en deurprofielen

• Vliesgevelcomponenten

• Industriële aluminiumprofielen

• Meubelprofielen

• Decoratieve aluminiumproducten

• Zonnepaneelprofielen

• Transportcomponenten

• Algemene geëxtrudeerde aluminiumproducten

Verschillende toepassingen kunnen verschillende voorbehandelingsprocessen, poederspecificaties, transportopstellingen en uithardingsomstandigheden vereisen.

Gepersonaliseerde poedercoatingslijnen voor aluminiumprofielen

Er is geen enkele standaard productielijn geschikt voor elke fabrikant van aluminiumprofielen. Apparatuursafmetingen en configuratie moeten worden bepaald op basis van de werkelijke producten en de vereiste productieomstandigheden.

Belangrijke informatie voor engineering omvat:

• Tekeningen of doorsneden van aluminiumprofielen

• Maximale en minimale profiellengtes

• Maximale werkstukafmetingen

• Werkstukgewicht

• Vereiste uurlijkse of dagelijkse capaciteit

• Profielen per hanger

• Vereiste coating specificatie

• Vereisten voor het voorbehandelingsproces

• Aantal poederkleuren

• Frequentie van kleurwissels

• Beschikbare fabrieksafmetingen en vrije hoogte

• Beschikbare verwarmingsenergie

• Lokale elektrische omstandigheden

• Vereist automatiseringsniveau

Op basis van deze parameters kunnen we een op maat gemaakte oplossing ontwikkelen die het voorbehandelingssysteem, de vochtdroogsectie, het bovenliggende transportsysteem, de poederspuitcabine, de automatische poederapplicatieapparatuur, het poederterugwinningssysteem, de uithardingsoven, de koelsectie, het besturingssysteem en de complete productielijnindeling omvat.

Neem contact met ons op met uw specificaties voor aluminiumprofielen en productievereisten voor een op maat gemaakt technisch voorstel en offerte.
