Aangepaste Poedercoating Productielijn Ons Professionele Power and Free Overhead Transportbandsysteem

Flexibel geautomatiseerd coatingsysteem voor industriële metalen producten

Deze poedercoatingsproductielijn met Power and Free-transporteur is ontworpen voor fabrikanten die flexibele materiaalbehandeling, gecontroleerde productiestroom en betrouwbare poedercoatingprestaties vereisen.

De Power and Free-boventransporteur maakt het mogelijk om individuele dragers te stoppen, te accumuleren, vrij te geven of over te brengen volgens de vereisten van verschillende procesfasen. Vergeleken met een conventionele continue transporteur, biedt deze configuratie meer flexibiliteit wanneer producten verschillende procestijden vereisen of wanneer meerdere werkstuktypen op dezelfde productielijn worden behandeld.

Het complete coatingsysteem kan worden aangepast aan de afmetingen, het gewicht, de productiecapaciteit, de coatingvereisten, de fabrieksindeling en het vereiste automatiseringsniveau van de klant.

Hoofdconfiguratie productielijn

Afhankelijk van de projectvereisten kan een complete Power and Free-poedercoatingslijn integreren:

• Oppervlaktevoorbehandelingssysteem

• Vochtdroogsectie

• Power and Free-boventransporteur

• Automatische poederspuitcabine

• Automatische elektrostatische spuitpistolen

• Handmatige bijwerkstations

• Poederleverings- en terugwinningsapparatuur

• Poederuithardingsoven

• Koelsectie

• Laad- en losstations

• PLC en HMI-besturingssysteem

De apparatuurconfiguratie wordt geselecteerd op basis van het werkelijke coatingproces in plaats van een vaste standaardopstelling te gebruiken.

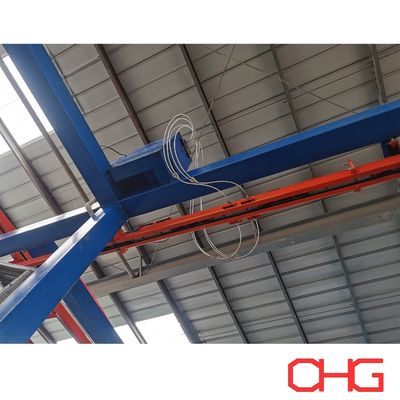

Power and Free-boventransporteur

De Power and Free-transporteur maakt gebruik van aparte aandrijf- en vrije sporen.

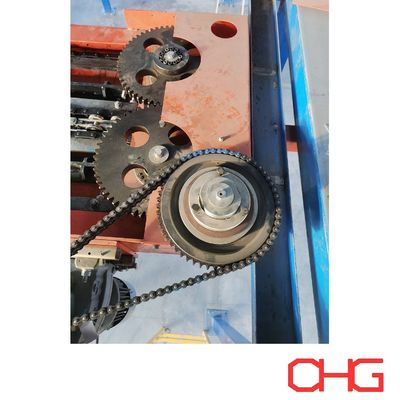

Het aandrijvingsspoor bevat de aangedreven ketting, terwijl dragers langs het vrije spoor reizen. Door geschikte koppelings- en ontkoppelingsmechanismen kunnen individuele dragers onafhankelijk opereren binnen het algehele transportsysteem.

Dit stelt werkstukken in staat om:

• Te bewegen tussen verschillende productiefasen

• Te stoppen op aangewezen procesposities

• Te accumuleren in buffervoorzieningen

• Vrij te geven volgens productievereisten

• Over te dragen tussen transportsecties

• Verschillende routes te volgen waar het proces dit vereist

Deze flexibiliteit is bijzonder nuttig in geautomatiseerde coatinglijnen waar voorbehandeling, spuiten, uitharden, koelen en laden verschillende procestijden kunnen vereisen.

Flexibel ontwerp van dragers en hangers

Dragers en hangers worden ontworpen volgens de te coaten producten in plaats van één universeel ontwerp te gebruiken.

Belangrijke factoren zijn onder meer:

• Maximale werkstukafmetingen

• Werkstukgewicht

• Aantal producten per drager

• Hangoriëntatie

• Zwaartepunt

• Vereiste dragerafstand

• Toegankelijkheid spuitpistool

• Afmetingen ovenopening

• Laad- en losmethode

Het systeem kan verschillende dragerconfiguraties accommoderen, variërend van kleinere industriële componenten tot grote en zware metaalproducten.

Automatisch poedercoatingsproces

Een typische productiesequentie kan worden geconfigureerd als:

Laden → Voorbehandeling → Vochtdrogen → Poederspuiten → Poederuitharden → Koelen → Inspectie → Lossen

1. Laden

Metalen componenten worden op geschikte hangers of dragers gemonteerd op het laadstation.

Het laden kan handmatig, met vorkheftruckondersteuning of geïntegreerd met andere materiaalbehandelingsapparatuur zijn, afhankelijk van de grootte en het gewicht van het werkstuk.

2. Oppervlaktevoorbehandeling

Vóór het aanbrengen van poeder ondergaan werkstukken het vereiste reinigings- en chemische voorbehandelingsproces.

Afhankelijk van het substraat en de coatingvereisten kan het proces omvatten:

• Ontvetten

• Water spoelen

• Oppervlakteconditionering

• Fosfateren of andere conversiebehandeling

• Eindspoeling

Zowel spuit- als dompelvoorbehandelingsconfiguraties kunnen worden overwogen, afhankelijk van de productgeometrie en productievereisten.

3. Vochtdrogen

Na natte voorbehandeling passeren werkstukken een droogsectie om restvocht te verwijderen vóór het aanbrengen van poeder.

Droge en goed voorbereide oppervlakken helpen bij het creëren van stabiele elektrostatische spuitomstandigheden en verminderen coatingdefecten.

4. Elektrostatisch poederspuiten

De werkstukken komen de poederspuitcabine binnen, waar elektrostatische spuitpistolen poeder aanbrengen op de geaarde metalen oppervlakken.

Afhankelijk van het vereiste automatiseringsniveau kan de spuitsectie omvatten:

• Automatische spuitpistolen

• Reciprocators

• Handmatige bijwerkpistolen

• Poederleveringsapparatuur

• Poederterugwinningsapparatuur

Automatisch spuiten zorgt voor herhaalbare applicatie op de hoofd oppervlakken, terwijl handmatig bijwerken kan worden gebruikt voor complexe geometrieën, verzonken gebieden, hoeken en andere moeilijk te coaten locaties.

5. Poederuitharden

Na het aanbrengen van poeder transporteren dragers de gecoate werkstukken naar de uithardingsoven.

Onder gecontroleerde verwarmingsomstandigheden smelt het poeder, vloeit het en kruisverbindingen chemisch om een continue coatingfilm te vormen.

Uithardingsomstandigheden worden bepaald op basis van de poederspecificatie, het werkstukmateriaal, de metaaldikte en de vereiste coatingprestaties.

6. Koelen

Na het uitharden bewegen werkstukken naar het koelgebied vóór inspectie en lossen.

Natuurlijke of geforceerde luchtkoeling kan worden geselecteerd op basis van de productiecapaciteit en de beschikbare fabrieksruimte.

7. Inspectie en lossen

Afgeleverde producten worden geïnspecteerd volgens de vereiste coating specificatie voordat ze van de transporteur worden verwijderd.

Typische inspectiepunten kunnen zijn: coatingdikte, uiterlijk, kleur, glans, hechting en zichtbare oppervlakte defecten.

Accumulatie van dragers en productbuffering

Een van de belangrijkste voordelen van een Power and Free-systeem is de mogelijkheid om accumulatiezones binnen de productielijn te creëren.

Dragers kunnen op aangewezen posities wachten zonder het complete transportsysteem te stoppen.

Buffervoorzieningen kunnen worden opgenomen:

• Vóór spuitcabines

• Vóór uithardingsovens

• Bij laadstations

• Bij losstations

• Tussen processen met verschillende cyclustijden

• Bij inspectie- of wachtgebieden

Dit helpt bij het coördineren van verschillende productiefasen en biedt meer flexibiliteit bij tijdelijke onderbrekingen in één deel van de lijn.

Flexibele transportroutering

Voor productielijnen die verschillende producttypen of procesvereisten behandelen, kan de transporteur worden ontworpen met overdrachts- en routeringsfuncties.

Afhankelijk van de indeling kan dit bepaalde dragers toestaan om:

• Verschillende coatingsecties binnen te gaan

• Geselecteerde procesgebieden te omzeilen

• Naar accumulatiezones te verplaatsen

• Over te dragen naar alternatieve productieroutes

• Verschillende laad- of losstations te bereiken

De werkelijke routeringsopstelling wordt bepaald op basis van het productieproces en de werkplaatsindeling van de klant.

PLC-gebaseerde transporteur- en procesbesturing

De Power and Free-transporteur kan worden geïntegreerd met het besturingssysteem van de complete poedercoatingslijn.

Afhankelijk van het project kan het PLC- en HMI-systeem coördineren:

• Transporteurwerking

• Beweging van dragers

• Stop- en ontkoppelposities

• Accumulatiezones

• Transporteursnelheid

• Werkstukdetectie

• Procesroutering

• Apparatuurvergrendeling

• Werking spuitapparatuur

• Werking oven

• Foutmeldingen en statusbewaking

Deze integratie zorgt ervoor dat materiaalbehandelings- en coatingapparatuur als een gecoördineerd productiesysteem functioneren.

Veiligheid en bescherming van apparatuur

Passende veiligheidsmaatregelen kunnen worden opgenomen, afhankelijk van de transporteurindeling, de werkstukken en de werkomgeving.

Deze kunnen omvatten:

• Noodstopapparaten

• Detectie van dragerpositie

• Overbelastingsbeveiliging transporteur

• Apparatuurvergrendelingen

• Mechanische afscherming

• Foutmeldingen

• Anti-botsingsregeling waar nodig

• Operatorbescherming bij laad- en losgebieden

De veiligheidsconfiguratie wordt bepaald tijdens gedetailleerde engineering, afhankelijk van de werkelijke productielijn.

Belangrijkste voordelen

Flexibel werkstuktransport

Individuele dragercontrole maakt het mogelijk om werkstukken met verschillende procestijden en productiesequenties te coördineren.

Efficiënte productiestroom

Accumulatie en gecontroleerde dragerontkoppeling helpen bij het balanceren van materiaalbewegingen tussen verschillende secties van de coatinglijn.

Minder handmatige handeling

Eenmaal op de dragers geladen, kunnen werkstukken automatisch door meerdere coatingprocessen worden getransporteerd.

Efficiënt gebruik van werkplaatsruimte

De boventransporteuropstelling laat meer vloeroppervlak vrij voor procesapparatuur, operators, onderhoud en materiaalbehandeling.

Geschikt voor verschillende producten

Aangepaste dragers, hangers, afstanden en routering maken het systeem geschikt voor een breed scala aan metalen componenten.

Uitbreidbare automatisering

De transporteur kan worden geïntegreerd met automatische spuitapparatuur, procesbesturingssystemen en andere productieapparatuur, afhankelijk van het vereiste automatiseringsniveau.

Typische toepassingen

Power and Free-poedercoatingslijnen kunnen worden ontworpen voor producten zoals:

• Automotive componenten

• Elektrische kasten en behuizingen

• HVAC-producten

• Metalen meubilair

• Opslagrekken en -planken

• Machinecomponenten

• Landbouwmachines

• Metalen deuren en kozijnen

• Gefabriceerde staalproducten

• Algemene industriële metalen componenten

Aangepaste Power and Free-poedercoatingslijnen

Elke productielijn wordt ontworpen rond de werkelijke productievereisten van de klant.

Belangrijke informatie die nodig is voor systeemontwerp omvat:

• Werkstukmateriaal

• Maximale afmetingen

• Maximaal gewicht

• Producten per drager

• Vereiste productiecapaciteit

• Coating specificatie

• Voorbehandelingsvereisten

• Aantal kleuren en frequentie van kleurwissels

• Fabrieksafmetingen en vrije hoogte

• Beschikbare verwarmingsenergie

• Laad- en losvereisten

• Vereiste accumulatieposities

• Automatiseringsniveau

Op basis van deze parameters kunnen we een op maat gemaakte oplossing ontwikkelen die de Power and Free-transporteur, het drager- en hangersysteem, voorbehandelingsapparatuur, poederspuitcabine, poederapplicatie- en terugwinningsapparatuur, uithardingssysteem, koelsectie, besturingssysteem en de complete productielijnindeling omvat.

Neem contact met ons op met uw werkstukinformatie en productievereisten voor een op maat gemaakte Power and Free-poedercoatingslijnvoorstel en offerte.
