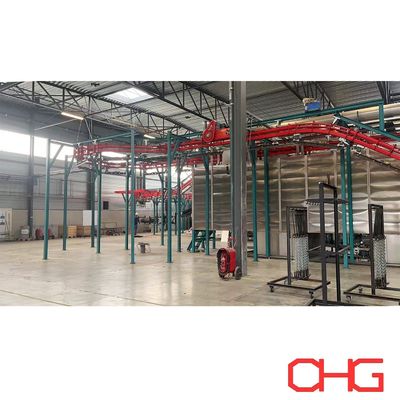

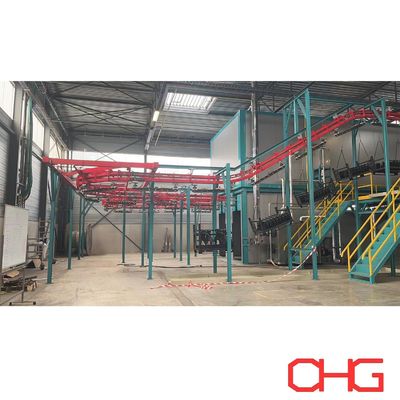

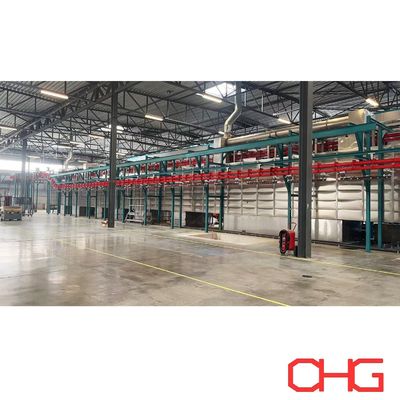

Krachtig en vrij transportsysteem voor coatingproductielijnen

Flexibele materiaalbehandeling boven het hoofd voor industriële coatingprocessen

Een Power and Free-transportsysteem biedt flexibel werkstuktransport voor geautomatiseerde poedercoating, vloeibaar verven, voorbehandeling en andere industriële afwerkingslijnen.

In tegenstelling tot een conventionele continu bewegende hangbaantransporteur scheidt de Power and Free-transporteur de aandrijfbaan van de draagbaan. Dankzij deze regeling kunnen individuele dragers worden gestopt, verzameld, vrijgegeven en overgedragen volgens de vereisten van verschillende productieprocessen.

Voor coatinglijnen met meerdere behandelingsfasen en verschillende verwerkingstijden maakt deze flexibiliteit het mogelijk om de materiaalstroom te coördineren zonder dat elk werkstuk continu met dezelfde snelheid hoeft te bewegen.

Hoe een kracht- en vrije transportband werkt

Het systeem bestaat normaal gesproken uit twee gecoördineerde sporen:

• Power Track: Bevat de continu aangedreven ketting die voor de aandrijfkracht zorgt.

• Free Track: Ondersteunt de individuele dragers die de werkstukken transporteren.

Door middel van in- en uitschakelmechanismen kunnen dragers met de aangedreven ketting meebewegen of op aangewezen posities stil blijven staan.

Hierdoor kunnen verschillende delen van de productielijn werken volgens hun eigen procesvereisten.

Vervoerders kunnen bijvoorbeeld:

• Beweeg continu door de voorbehandelingssecties

• Stop bij laad- of losstations

• Accumuleren vóór een spuitcabine

• Wacht voordat u een uithardingsoven binnengaat

• Overdracht tussen verschillende transportbandsecties

• Volg waar nodig verschillende procesroutes

De daadwerkelijke transportbandconfiguratie wordt ontworpen op basis van het coatingproces, de kenmerken van het werkstuk, de productiecapaciteit en de fabrieksindeling.

Belangrijkste kenmerken

Onafhankelijke vervoerderbeweging

Een van de belangrijkste voordelen van een Power and Free-transportband is de mogelijkheid om individuele dragers onafhankelijk te besturen binnen het totale transportsysteem.

Vervoerders kunnen zijn:

• Vervoerd

• Gestopt

• Geaccumuleerd

• Uitgegeven

• Geïndexeerd

• Overgedragen tussen processecties

Dit biedt een aanzienlijk grotere productieflexibiliteit dan een standaard continue hangtransporteur.

Carrier-accumulatie

Werkstukken vereisen vaak verschillende verblijftijden tijdens oppervlaktebehandeling, spuiten, uitharden, afkoelen, inspectie en andere productiefasen.

Door accumulatiegebieden kunnen transporteurs wachten zonder het hele transportsysteem te stoppen.

Dit is met name handig voor het balanceren van de productiestroom tussen apparatuur met verschillende cyclustijden.

Indeling boventransportband

Door de transportband boven het hoofd te installeren, kunt u efficiënt gebruik maken van de beschikbare werkplaatsruimte.

Het systeem kan werkstukken boven productieruimtes transporteren, terwijl er meer vloerruimte beschikbaar blijft voor:

• Voorbehandelingsapparatuur

• Spuitcabines

• Poederterugwinningssystemen

• Ovens

• Operatorstations

• Materiaal opslag

• Toegang voor onderhoud

De transportroutering kan worden aangepast aan de beschikbare fabrieksafmetingen en uitrustingsindeling.

Op maat gemaakte dragers en hangers

Het ontwerp van de drager wordt bepaald op basis van de daadwerkelijke producten die worden vervoerd.

Belangrijke technische factoren zijn onder meer:

• Afmetingen van het werkstuk

• Individueel productgewicht

• Aantal producten per vervoerder

• Zwaartepunt

• Hangende oriëntatie

• Vereiste afstand

• Toegankelijkheid van coatings

• Ovenruimte

• Laad- en losmethode

Er kunnen verschillende dragers en hangers worden ontwikkeld voor lichtgewicht componenten, grote gefabriceerde producten of zware industriële werkstukken.

Flexibele productieroutering

Waar het productieproces dit vereist, kan een Power and Free-transportband schakelaars en overdrachtssecties bevatten om verschillende materiaalroutes te creëren.

Dit kan handig zijn wanneer:

• Verschillende producten vereisen verschillende coatingprocessen

• Bepaalde werkstukken moeten een procesfase overslaan

• Meerdere productieroutes delen gemeenschappelijke apparatuur

• Er zijn buffergebieden vereist

• Er worden verschillende laad- of losstations gebruikt

De routeringsvereisten moeten tijdens de ontwerpfase van de productielijn worden bepaald op basis van de daadwerkelijke processtroom.

Integratie met coatingapparatuur

De Power and Free-transportband kan worden geïntegreerd met verschillende secties van een complete coatingproductielijn, waaronder:

• Spuitvoorbehandelingssystemen

• Dompelvoorbehandelingssystemen

• Vochtdroogovens

• Poederspuitcabines

• Automatische poederspuitapparatuur

• Handmatige bijwerkstations

• Vloeibare verfcabines

• Uithardingsovens

• Koelzones

• Inspectiestations

• Laad- en losplaatsen

De lay-out van de transportband wordt gecoördineerd met de opstelling van de apparatuur om een ​​geschikte werkstukpositionering en procestiming in de hele productielijn te behouden.

Transportbesturingssysteem

De transportband kan worden geïntegreerd in het algehele PLC- en HMI-besturingssysteem van de coatinglijn.

Afhankelijk van de projectconfiguratie kan het besturingssysteem het volgende beheren:

• Vervoerder beweging

• Stop- en vrijgavefuncties

• Accumulatiezones

• Transportsnelheid

• Procesroutering

• Apparatuur in elkaar grijpend

• Positionering van het werkstuk

• Productievolgorde

• Storingsalarmen

• Bedrijfsstatus

Op sleutelposities kunnen sensoren en detectieapparatuur worden ingebouwd om de locatie van de transporteur te bewaken en de beweging van de transportband te coördineren met andere productieapparatuur.

Veiligheid en operationele bescherming

Een Power and Free-transportsysteem vereist passende mechanische en elektrische bescherming, afhankelijk van de lay-out en bedrijfsomstandigheden.

Afhankelijk van het project kan het systeem het volgende omvatten:

• Noodstopinrichtingen

• Detectie van dragers

• Bescherming tegen overbelasting

• Transportbandvergrendelingen

• Positiebewaking

• Mechanische beveiliging

• Antibotsingscontrole waar nodig

• Fout- en alarmindicatie

Veiligheidsvoorzieningen worden bepaald op basis van de configuratie van de transportband, de kenmerken van het werkstuk, de werkomgeving en de toepasselijke projectvereisten.

Voordelen voor coatingproductielijnen

• Flexibele procestiming:Verschillende coatingprocessen kunnen zeer verschillende verblijftijden vereisen. Onafhankelijke vervoerdercontrole maakt het eenvoudiger om deze fasen binnen één productiesysteem te coördineren.
• Productiebuffering:De accumulatie van carriers creëert buffers tussen processecties, waardoor het effect van tijdelijke onderbrekingen op de hele lijn wordt verminderd.
• Efficiënt gebruik van de werkplaats:De opstelling boven het hoofd vermindert de hoeveelheid vloeroppervlak die wordt ingenomen door apparatuur voor materiaaltransport.
• Minder handmatige handelingen:Zodra werkstukken op de dragers zijn geladen, kan de transportband ze automatisch tussen meerdere productiefasen overbrengen.
• Aanpassingsvermogen aan verschillende producten:Voor verschillende werkstukfamilies kunnen op maat gemaakte dragers, ophangopstellingen, verzamelgebieden en routing worden ontwikkeld.
• Integratie met automatisering:De transportband kan via het besturingssysteem van de productielijn communiceren met spuitapparatuur, ovens, voorbehandelingssystemen en andere procesapparatuur.

Typische toepassingen

Power- en Free-transportsystemen zijn breed toepasbaar op industriële coatinglijnen die producten verwerken zoals:

• Auto-onderdelen

• Metalen meubelen

• Elektrische kasten en behuizingen

• HVAC-producten

• Machineonderdelen

• Landbouwapparatuur

• Metalen deuren en kozijnen

• Opbergrekken en rekken

• Gefabriceerde staalconstructies

• Algemene industriële metaalproducten

Het systeem kan worden ontworpen voor verschillende werkstukafmetingen en belastingsvereisten, afhankelijk van het specifieke project.

Krachtige en vrije transportband versus continue overheadtransportband

Het juiste transportbandtype moet worden geselecteerd op basis van productiecapaciteit, werkstukkenmerken, procestiming, automatiseringsvereisten en projectbudget.

Aangepast vermogen en gratis transportbandontwerp

Power- en Free-transportbanden worden ontworpen volgens de daadwerkelijke productielijn in plaats van geselecteerd als een vast standaardsysteem.

Belangrijke ontwerpinformatie omvat:

• Afmetingen van het werkstuk

• Maximaal werkstukgewicht

• Producten per vervoerder

• Benodigde productiecapaciteit

• Vereisten voor transportsnelheid

• Dragerafstand

• Laad- en losmethode

• Processtroom

• Vereiste accumulatieposities

• Fabrieksafmetingen en vrije hoogte

• Indeling van apparatuur

• Vereiste routering

• Automatiseringsvereisten

Op basis van deze parameters kunnen we een op maat gemaakte transportoplossing ontwikkelen die de baanindeling, het dragerontwerp, de hangeropstelling, het aandrijfsysteem, de accumulatiesecties, overdrachtsmechanismen, het besturingssysteem en de integratie met de volledige coatingproductielijn omvat.

Neem contact met ons op met uw werkstukinformatie, productievereisten en fabrieksindeling voor een op maat gemaakte Power and Free-transportbandoplossing.
