Omvattende voorbehandeling voor het reinigen van metalen oppervlakken en chemische conditionering vóór het aanbrengen van poedercoating

Automatisch spuitvoorbehandelingssysteem voor poedercoatinglijnen

Voorbereiding van industriële metalen oppervlakken vóór het poedercoaten

Het spuitvoorbehandelingssysteem is een essentieel onderdeel van een complete productielijn voor poedercoating. De primaire functie is het verwijderen van olie, vuil, verwerkingsresten en andere verontreinigingen van metalen werkstukken, terwijl het substraat chemisch wordt voorbereid voor daaropvolgende poedertoepassing.

Tijdens bedrijf reizen de werkstukken door afgesloten behandelingssecties waar reinigings-, spoel- en conversiebehandelingsoplossingen worden toegepast via strategisch geplaatste sproeikoppen. Een goed geconfigureerd voorbehandelingsproces helpt de hechting van poedercoatings, de corrosiebescherming en de algehele consistentie van de afwerking te verbeteren.

De procesvolgorde, behandelingschemicaliën, aantal fasen, afmetingen van de apparatuur en bedrijfsparameters kunnen worden aangepast aan het werkstukmateriaal, de oppervlakteconditie, de productiecapaciteit en de vereiste coatingprestaties.

Hoe het spuitvoorbehandelingssysteem werkt

Werkstukken worden door een reeks behandelingszones getransporteerd door de transportband van de productielijn. Pompen circuleren de benodigde procesvloeistoffen vanuit individuele tanks naar sproeileidingen en sproeiers die rondom de werkstukken zijn geplaatst.

Elke fase voert een specifieke reinigings-, spoel- of chemische behandelingsfunctie uit voordat de producten naar de volgende sectie gaan.

Een typisch proces kan het volgende omvatten:

Ontvetten → Waterspoelen → Conversiebehandeling → Waterspoelen → Eindspoelen → Vochtdrogen

Indien de product- of coatingspecificatie dit vereist, kunnen aanvullende behandelingsfasen worden opgenomen.

Belangrijkste fasen van de voorbehandeling

1. Ontvetten en reinigen

De eerste chemische behandeling verwijdert de vervuiling die zich tijdens de productie, bewerking, opslag en hantering heeft opgehoopt.

Typische verontreinigingen zijn onder meer:

• Olie en vet

• Stof en vuil

• Bewerkingsvloeistoffen

• Vingerafdrukken

• Productieresiduen

• Andere oppervlakteverontreiniging

De reinigingsoplossing wordt via meerdere spuitmonden op de werkstukken gespoten om effectief contact met de vereiste oppervlakken te bieden.

Door grondig te ontvetten ontstaat een schone ondergrond en wordt het werkstuk voorbereid op de daaropvolgende chemische behandeling.

2. Waterspoelen

Na het ontvetten passeren de producten één of meerdere spoelsecties.

De spoelfasen verwijderen resterende reinigingschemicaliën en verontreinigingen van het werkstuk vóór het volgende behandelingsproces.

Effectief spoelen helpt ook:

• Verminder de overdracht van chemicaliën

• Beperk verontreiniging tussen procestanks

• Zorg voor stabielere badomstandigheden

• Verbeter de algehele consistentie van de voorbehandeling

Afhankelijk van de procesvereisten kunnen meerdere spoelfasen of cascadespoeling worden geïntegreerd.

3. Oppervlakteconditionering

Indien vereist door het geselecteerde chemische proces, kan vóór de conversiebehandeling een oppervlakteconditioneringsfase worden opgenomen.

In plaats van simpelweg de oppervlakteruwheid te vergroten, wordt deze fase gebruikt om een ​​meer geschikte en uniforme oppervlakteconditie tot stand te brengen voor het daaropvolgende conversieproces.

De vereisten voor oppervlakteconditionering zijn afhankelijk van het substraatmateriaal en de gekozen voorbehandelingschemie.

4. Conversiebehandeling

Na het reinigen en spoelen kan het metalen oppervlak een geschikte conversiebehandeling ondergaan om de hechting van de coating en de corrosieprestaties te verbeteren.

Afhankelijk van de substraat- en projectvereisten kunnen de behandelingsopties het volgende omvatten:

• Ijzerfosfateren

• Zinkfosfateren

• Andere conversiecoatingprocessen

• Passivering waar nodig

Het exacte chemische proces moet worden geselecteerd op basis van het werkstukmateriaal, de vereiste corrosieweerstand, de poedercoatingspecificaties en de toepasselijke kwaliteitsnormen.

5. Laatste spoeling

Na de conversiebehandeling verwijdert extra spoeling ongewenste chemische resten vóór het drogen.

De naspoelconfiguratie kan worden ontworpen op basis van het geselecteerde chemische proces en de vereiste oppervlaktekwaliteit.

Waar nodig kan ook gezuiverd of gedeïoniseerd water in de laatste spoelfasen worden opgenomen.

6. Drogen door vocht

Voordat u de poederspuitcabine betreedt, moet restwater van de behandelde werkstukken worden verwijderd.

De droogsectie zorgt voor gecontroleerde verwarming om ervoor te zorgen dat de producten de fase van poederapplicatie bereiken met voldoende droge oppervlakken.

Een juiste vochtverwijdering helpt coatingdefecten te verminderen en zorgt voor stabiele omstandigheden voor elektrostatisch poederspuiten.

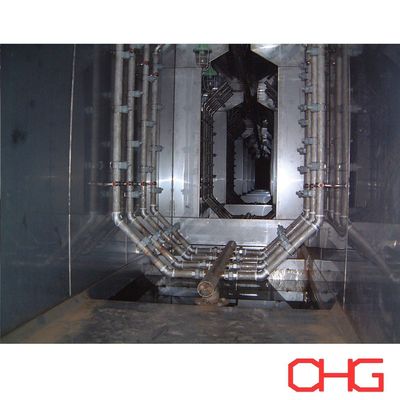

Spuitcirculatiesysteem

Efficiënte vloeistofcirculatie is een belangrijk onderdeel van de voorbehandelingsapparatuur.

Elke procesfase kan componenten bevatten zoals:

• Procestanks

• Circulatiepompen

• Spuit pijpen

• Sproeiers

• Filters

• Verwarmingsapparatuur

• Vloeistofniveauregeling

• Leidingen en kleppen

De sproeimondstukopstelling is ontworpen op basis van de afmetingen en geometrie van het werkstuk om een ​​effectieve behandelingsdekking te bieden.

Pompcapaciteit, spuitdruk, hoeveelheid spuitdoppen en leidingopstelling worden geselecteerd op basis van de daadwerkelijke procesvereisten in plaats van gebruik te maken van een vaste standaardconfiguratie.

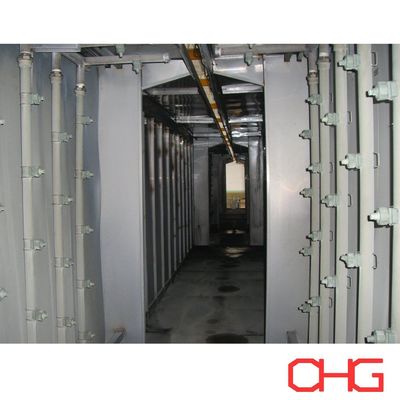

Afgesloten voorbehandelingstunnel

De sproeibehandelingssecties zijn doorgaans ingesloten in een voorbehandelingstunnel om sproeivloeistoffen te bevatten en individuele chemische processen te scheiden.

De tunnel- en procestanks kunnen worden vervaardigd uit geschikte corrosiebestendige materialen, afhankelijk van de chemicaliën die in elke behandelingsfase worden gebruikt.

Het ontwerp van apparatuur kan het volgende omvatten:

• Toegangsdeuren

• Inspectiegebieden

• Afwateringsvoorzieningen

• Mistbeheersing

• Toegang voor onderhoud

• Scheiding tussen behandelzones

De totale tunnellengte wordt bepaald door de snelheid van de transportband, de vereiste behandelingstijd, het aantal procesfasen en de afmetingen van het werkstuk.

Automatische procescontrole

Het voorbehandelingssysteem kan worden geïntegreerd met het PLC- en HMI-besturingssysteem van de productielijn.

Afhankelijk van de projectvereisten kan het systeem het volgende controleren of monitoren:

• Bad temperatuur

• Pompwerking

• Spuitdruk

• Vloeistofniveau

• Verwarmingsapparatuur

• Transportband bediening

• Procesvolgorde

• Apparatuurstatus

• Alarmomstandigheden

De chemische concentratie kan indien nodig ook worden bewaakt of beheerd met behulp van geschikte instrumenten en chemische doseersystemen.

Gecentraliseerde controle helpt herhaalbare bedrijfsomstandigheden te handhaven en vereenvoudigt het productiebeheer.

Belangrijkste voordelen

• Efficiënte oppervlaktereiniging:Hogedrukcirculatie en goed geplaatste sproeikoppen zorgen voor een effectieve reiniging en chemische behandeling van continu getransporteerde metalen componenten.
• Consistente voorbehandelingskwaliteit:Gecontroleerde procesomstandigheden zorgen voor een herhaalbare oppervlaktevoorbereiding vóór het aanbrengen van het poeder.
• Verbeterde coatinghechting:Door vervuiling te verwijderen en de juiste conversiebehandeling toe te passen ontstaat een geschikt substraat voor daaropvolgende poedercoating.
• Verbeterde corrosiebescherming:Een correct geselecteerd voorbehandelingsproces kan aanzienlijk bijdragen aan de corrosieweerstand van het complete coatingsysteem.
• Continue productie:Spuitvoorbehandeling kan eenvoudig worden geïntegreerd met poedercoatinglijnen met transportbanden, waardoor werkstukken continu kunnen bewegen van oppervlaktebehandeling naar drogen en poederapplicatie.
• Flexibele procesconfiguratie:Het aantal behandelingsfasen, chemische processen, tunnelafmetingen, spuitsysteem en automatiseringsniveau kunnen allemaal worden aangepast aan de specifieke toepassing.

Typische toepassingen

Sproeivoorbehandelingssystemen kunnen worden gebruikt voor een breed scala aan industriële metaalproducten, waaronder:

• Auto-onderdelen

• Elektrische kasten en behuizingen

• Metalen meubelen

• Opbergrekken en rekken

• HVAC-componenten

• Machineonderdelen

• Landbouwapparatuur

• Metalen deuren en kozijnen

• Gefabriceerde staalproducten

• Algemene industriële metalen componenten

Voor staal, gegalvaniseerd staal, aluminium en andere geschikte substraten kunnen verschillende procesconfiguraties worden ontwikkeld.

Op maat gemaakte sprayvoorbehandelingsoplossingen

Elk voorbehandelingssysteem wordt ontworpen op basis van de producten van de klant en de vereiste coatingprestaties.

Belangrijke informatie voor systeemontwerp omvat:

• Materiaal van het werkstuk

• Maximale afmetingen en gewicht

• Oppervlakteconditie vóór behandeling

• Benodigde productiecapaciteit

• Transportsnelheid

• Vereiste corrosieprestaties

• Voorbehandeling chemisch proces

• Beschikbare fabrieksafmetingen

• Waterkwaliteit en leveringsvoorwaarden

• Energiebron voor verwarming

• Eisen aan de behandeling van afvalwater

• Vereist automatiseringsniveau

Op basis van deze parameters kunnen we een oplossing op maat ontwikkelen die het voorbehandelingsproces, de spuittunnel, procestanks, circulatiepompen, spuitmondopstelling, verwarmingssysteem, vochtdroogsectie, besturingssysteem en integratie met de volledige poedercoatlijn omvat.

Neem contact met ons op met uw werkstuk- en productiegegevens voor een voorstel op maat voor een spuitvoorbehandelingssysteem.
