Automatische poedercoatingslijn met vermogen en vrij transportsystem voor flexibele industriële metalen coatingsystemen

Automatische Poedercoating Productielijn met Power and Free Transportband

Flexibele Industriële Coating Oplossing voor Diverse Metalen Componenten

Deze automatische poedercoating productielijn is ontworpen voor metalen componenten met verschillende afmetingen, vormen en structurele kenmerken. Het systeem combineert geautomatiseerde poedertoepassing met flexibele materiaalbehandeling om een stabiele coatingkwaliteit en efficiënte productie te bieden voor een breed scala aan industriële producten.

De poedercoatingcabine is vervaardigd uit duurzaam PVC-materiaal, wat zorgt voor goede chemische bestendigheid en betrouwbare prestaties in industriële coatingomgevingen.

Voor de poedertoepassing worden automatische elektrostatische spuitpistolen gecombineerd met handmatige bijwerkstations. Automatisch spuiten verzorgt de primaire coatingoperatie, terwijl handmatig spuiten extra dekking biedt voor hoeken, verzonken gebieden en complexe werkstukgeometrieën.

De lijn maakt gebruik van een Power and Free bovenliggend transportsysteem, terwijl het laden en lossen handmatig wordt uitgevoerd. Deze configuratie biedt een praktische balans tussen automatisering, productie flexibiliteit en efficiënte werkstukbehandeling.

Belangrijkste Kenmerken

• Geschikt voor metalen onderdelen van diverse afmetingen en vormen

• PVC poedercoatingcabine

• Automatische elektrostatische poedertoepassing

• Aanvullend handmatig bijspuiten

• Power and Free bovenliggende transportband

• Handmatig laden en lossen

• Flexibele productie-indeling

• Aangepaste engineering volgens werkstukvereisten

Automatisch en Handmatig Poeder Spuiten

Het spuitgedeelte combineert automatische spuitpistolen met handmatige coatingmogelijkheden.

Automatisch spuiten zorgt voor herhaalbare poedertoepassing op de belangrijkste werkstukoppervlakken, wat helpt bij het verbeteren van de productie-efficiëntie en coatingconsistentie.

Voor componenten met ingewikkelde structuren kunnen operators handmatig bijspuiten op gebieden zoals:

• Hoeken en randen

• Verzonken secties

• Gelaste gebieden

• Onregelmatige oppervlakken

• Moeilijk bereikbare locaties

Deze hybride configuratie stelt de productielijn in staat om een breder scala aan producten te verwerken met behoud van een stabiele afwerkingskwaliteit.

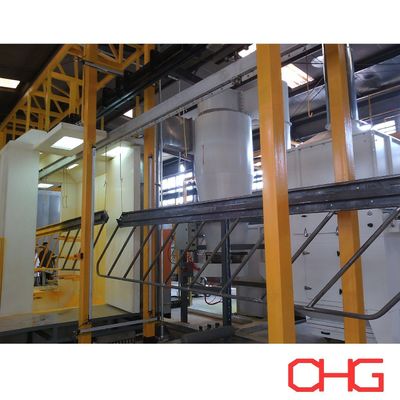

PVC Poedercoatingcabine

De poedercoatingcabine maakt gebruik van een PVC-structuur die is ontworpen voor industriële poedercoatingtoepassingen.

De configuratie van de cabine kan worden ontworpen volgens:

• Maximale werkstukafmetingen

• Aantal automatische spuitpistolen

• Handmatige spuitvereisten

• Transportbandconfiguratie

• Methode voor poederterugwinning

• Vereiste productiecapaciteit

De extractie- en terugwinningssystemen werken samen met de cabine om een geschikte spuitomgeving te handhaven en overgespoten poeder op te vangen.

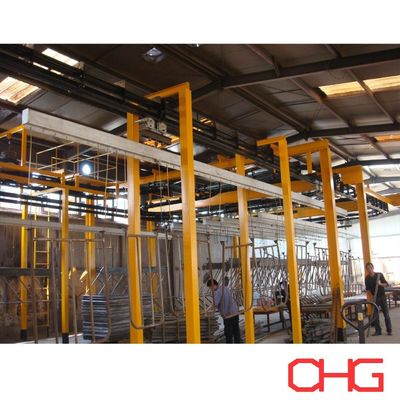

Power and Free Bovenliggende Transportband

De productielijn maakt gebruik van een Power and Free transportband om werkstukken door verschillende processecties te transporteren.

In tegenstelling tot een conventionele continu bewegende transportband, biedt een Power and Free systeem meer flexibiliteit in de controle van de beweging van dragers en de productiestroom.

Afhankelijk van het procesontwerp kunnen dragers worden:

• Getransporteerd tussen productiestadia

• Gestopt op aangewezen posities

• Geaccumuleerd indien nodig

• Vrijgegeven volgens procesvereisten

Deze flexibiliteit is bijzonder nuttig wanneer verschillende processecties verschillende werktijden vereisen.

Transportbandrouting, afstand tussen dragers, ontwerp van hangers, laadcapaciteit en bedrijfssnelheid worden aangepast aan de werkelijke werkstukken en productievereisten.

Handmatig Laden en Lossen

Werkstukken worden handmatig op en van het transportsysteem geladen op aangewezen stations.

Handmatige behandeling biedt grotere aanpasbaarheid wanneer de productielijn componenten met verschillende afmetingen, vormen of ophangvereisten verwerkt.

Geschikte hangers en armaturen kunnen worden ontworpen volgens de productgeometrie om stabiel transport en juiste positionering tijdens het poeder spuiten en uitharden te garanderen.

Poedercoating Processtroom

Een typische poedercoating productielijn bestaat uit de volgende hoofdfasen:

Oppervlaktevoorbereiding → Voorbehandeling → Drogen → Poeder Spuiten → Uitharden → Koelen → Kwaliteitsinspectie

1. Oppervlaktevoorbereiding

Voordat de chemische voorbehandeling en poedertoepassing plaatsvinden, moeten metalen werkstukken correct worden gereinigd.

Het doel van oppervlaktevoorbereiding is het verwijderen van verontreinigingen zoals:

• Olie

• Vet

• Stof

• Vuil

• Verwerkingsresten

• Andere oppervlaktevervuiling

Een schoon substraat biedt een betrouwbare basis voor de daaropvolgende voorbehandelings- en coatingprocessen.

2. Voorbehandeling

Na de initiële reiniging ondergaan de werkstukken een geschikte chemische voorbehandeling.

Het specifieke proces wordt gekozen op basis van het substraatmateriaal, de oppervlakteconditie en de vereiste corrosieprestaties.

Typische fasen kunnen omvatten:

• Ontvetten

• Water spoelen

• Oppervlakteconditionering

• Fosfateren of andere conversiebehandeling

• Eindspoeling

Adequate voorbehandeling helpt de coatinghechting te verbeteren en verhoogt de corrosiebestendigheid van het afgewerkte coatingsysteem.

3. Drogen

Na de voorbehandeling wordt resterend vocht verwijderd voordat het poeder wordt gespoten.

De werkstukken passeren een droogsectie waar gecontroleerde verwarming zorgt voor een voldoende droog oppervlak voor elektrostatische poedertoepassing.

Correct drogen helpt vochtgerelateerde coatingdefecten te voorkomen en draagt bij aan een consistente afwerkingskwaliteit.

4. Elektrostatische Poedertoepassing

De voorbereide werkstukken komen de poedercoatingcabine binnen.

Poederdeeltjes worden elektrostatisch geladen door de spuitpistolen en aangetrokken tot de geaarde metalen werkstukken, waardoor een gelijkmatige poederlaag op de vereiste oppervlakken ontstaat.

Automatische pistolen voeren de hoofdspuitoperatie uit, terwijl handmatig bijwerken kan worden gebruikt waar extra dekking nodig is.

Het gecombineerde spuitsysteem biedt:

• Consistente poederverdeling

• Stabiele laagdikte

• Efficiënte toepassing

• Verbeterde dekking van complexe componenten

• Flexibele behandeling van verschillende producten

5. Poeder Uitharden

Na de poedertoepassing worden de gecoate werkstukken naar de uithardingsoven getransporteerd.

Onder gecontroleerde verwarmingsomstandigheden smelt de poedercoating, vloeit en kruisbindt chemisch om een continue en duurzame coatingfilm te vormen.

Uithardingsparameters worden bepaald op basis van factoren zoals:

• Poederspecificatie

• Werkstukmateriaal

• Metaaldikte

• Productgeometrie

• Vereiste coatingprestaties

Correct uitharden is essentieel voor het bereiken van het vereiste uiterlijk en de mechanische eigenschappen van de afgewerkte coating.

6. Koelen

Na het verlaten van de uithardingsoven komen de gecoate componenten in de koelfase.

De werkstukken worden voldoende afgekoeld om de coating te stabiliseren en veilige hantering tijdens inspectie en lossen mogelijk te maken.

7. Kwaliteitsinspectie

Afgeleverde componenten worden geïnspecteerd volgens de vereiste coatingspecificaties.

Typische inspectiepunten omvatten:

• Laagdikte

• Oppervlakte-uiterlijk

• Coatinguniformiteit

• Hechting

• Kleur en glans

• Zichtbare coatingdefecten

Gekwalificeerde producten kunnen vervolgens doorgaan naar lossen, assemblage, verpakking of verdere productieprocessen.

Aangepast Ontwerp van Poedercoating Lijn

Elk poedercoatingproject heeft verschillende vereisten. Onze productielijnen worden daarom ontworpen volgens de werkelijke producten van de klant, de vereiste output, de coatingspecificaties en de beschikbare fabrieksomstandigheden.

Belangrijke informatie voor het ontwikkelen van een technisch voorstel omvat:

• Werkstukmateriaal

• Maximale productafmetingen

• Maximaal werkstukgewicht

• Vereiste productiecapaciteit

• Producttekeningen of foto's

• Voorbehandelingsvereisten

• Vereisten voor coatingprestaties

• Aantal kleuren en frequentie van kleurwisselingen

• Fabrieksindeling en beschikbare ruimte

• Beschikbare energiebronnen

• Vereist automatiseringsniveau

Op basis van deze parameters kunnen we een aangepaste oplossing ontwikkelen die het voorbehandelingssysteem, de Power and Free transportband, de PVC spuitcabine, de poedertoepassingsapparatuur, het uithardingssysteem en de algehele productielijnindeling omvat.

Neem contact met ons op met uw productspecificaties en productievereisten voor een aangepast voorstel en offerte voor een poedercoating lijn.
