Energievrije transportersysteem voor metalen planken

Automatische Poedercoatingslijn voor Lange Metalen Planken

Gepersonaliseerd Poedercoatingsysteem met Hangers van 13,5 Meter

Deze automatische poedercoatingsproductielijn is speciaal ontworpen voor lange metalen planken en vergelijkbare grote gefabriceerde componenten. Het systeem is uitgerust met hangers van 13,5 meter lang, waardoor oversized schapproducten veilig en efficiënt door het coatingproces kunnen worden getransporteerd.

De poedercoatingscabine is vervaardigd uit duurzaam PP (polypropyleen) materiaal, wat zorgt voor uitstekende chemische bestendigheid, corrosiebestendigheid en een lange levensduur in industriële coatingomgevingen.

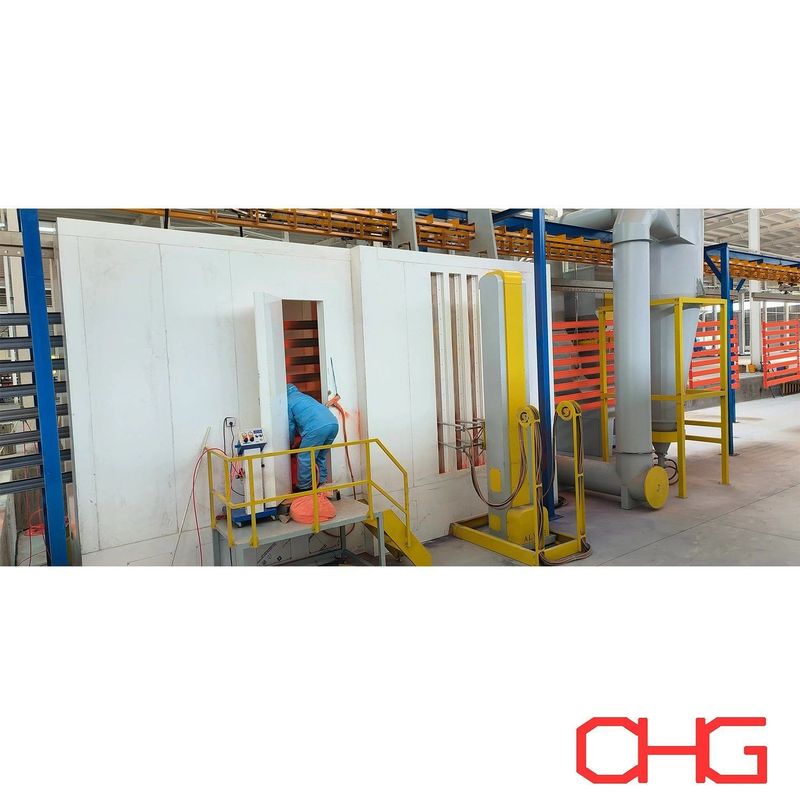

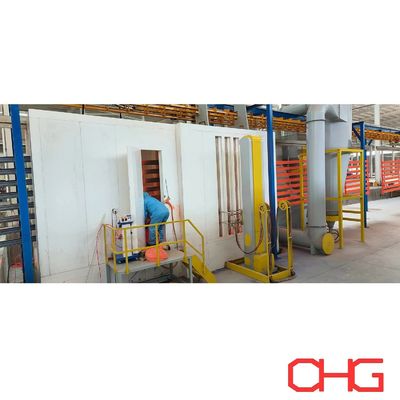

Voor poederapplicatie combineert de lijn automatische elektrostatische spuitpistolen met handmatige bijwerkstations. Automatisch spuiten zorgt voor efficiënte en herhaalbare coating op de hoofd oppervlakken, terwijl handmatige applicatie operators in staat stelt om hoeken, verzonken gebieden, verbindingen en andere moeilijk bereikbare secties te behandelen.

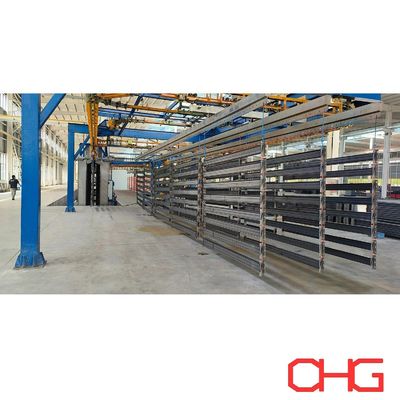

Een Power and Free bovenloopconveyor wordt gebruikt voor materiaalbehandeling, wat flexibele werkstukbeweging en accumulatie tussen verschillende procesfasen mogelijk maakt. Handmatig laden en lossen wordt toegepast om de afmetingen en structurele kenmerken van lange schapproducten te accommoderen.

Belangrijkste Kenmerken

• 13,5 meter hangerconfiguratie voor lange schapcomponenten

• Automatisch elektrostatisch poeder spuiten

• Handmatig bijwerken voor complexe en verzonken gebieden

• PP poedercoatingscabine

• Power and Free bovenloopconveyor

• Handmatig laden en lossen

• Flexibele materiaalbehandeling voor verschillende schapontwerpen

• Gepersonaliseerde proces- en apparatuurconfiguratie

Power and Free Conveoyersysteem

Het hanteren van lange werkstukken vereist zorgvuldige overweging van de conveyor routing, hangerontwerp, laadcapaciteit en beschikbare werkplaatsruimte.

De Power and Free conveyor laat dragers bewegen, stoppen en accumuleren volgens de productievereisten. Dit biedt grotere procesflexibiliteit dan een conventionele continu bewegende conveyor, met name voor grote of onregelmatige producten.

De conveyorconfiguratie kan worden ontworpen volgens:

• Maximale werkstukafmetingen en gewicht

• Hangerlengte en -afstand

• Vereiste productiecapaciteit

• Procescyclustijd

• Laad- en losregeling

• Fabrieksindeling en beschikbare hoogte

Automatische en Handmatige Poederapplicatie

Het spuitgedeelte is ontworpen om productiviteit te balanceren met coatingflexibiliteit.

Automatische spuitpistolen zorgen voor consistente poederapplicatie tijdens reguliere productie, wat helpt bij het handhaven van een stabiele filmdikte en herhaalbare oppervlaktekwaliteit. Handmatige bijwerkstations vullen het automatische systeem aan waar productgeometrie volledige automatische dekking bemoeilijkt.

Deze combinatie is bijzonder geschikt voor schapstructuren met meerdere randen, verbindingen, hoeken of verzonken oppervlakken.

PP Poedercoatingscabine

De poedercoatingscabine maakt gebruik van een PP-structuur die geschikt is voor industriële poedercoatingtoepassingen.

Voordelen zijn onder meer:

• Goede chemische en corrosiebestendigheid

• Duurzame constructie

• Gemakkelijke reiniging en onderhoud

• Geschikt voor continue productieomgevingen

• Aanpasbare cabineafmetingen volgens werkstukgrootte

De cabine, het afzuigsysteem, de poederterugwinningsapparatuur en de spuitpistoolopstelling kunnen worden geconfigureerd volgens de productievereisten.

Poedercoatingsproces

1. Oppervlaktereiniging en -voorbereiding

Vóór het coaten moeten metalen componenten correct worden gereinigd om olie, vet, stof, fabricageresten en andere oppervlakteverontreinigingen te verwijderen.

Effectieve oppervlaktevoorbereiding biedt een schoon substraat voor de daaropvolgende chemische behandeling en helpt de coatingadhesie en langdurige afwerkingsprestaties te verbeteren.

2. Voorbehandeling

Na het reinigen ondergaan de werkstukken een geschikte voorbehandelingsproces volgens het substraatmateriaal en de vereiste corrosiebestendigheid.

Het proces kan verschillende reinigings-, spoel- en conversiebehandelingsfasen omvatten. De exacte voorbehandelingsconfiguratie wordt geselecteerd op basis van het productmateriaal, de operationele omgeving en de vereiste coatingprestaties.

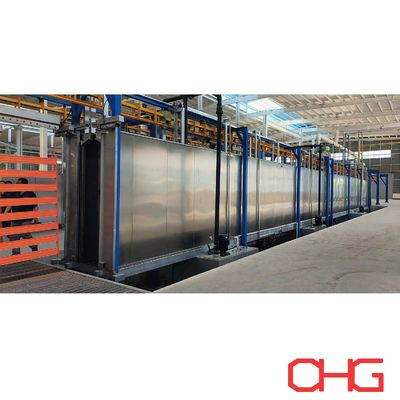

3. Drogen

Na de voorbehandeling wordt restvocht verwijderd vóór het poeder spuiten.

De werkstukken passeren een drooggedeelte totdat de oppervlakken voldoende droog zijn voor elektrostatische poederapplicatie. Goed drogen helpt coatingdefecten te voorkomen die worden veroorzaakt door achtergebleven water of vocht.

4. Elektrostatische Poederapplicatie

De voorbereide werkstukken komen de poedercoatingscabine binnen, waar elektrostatisch geladen poeder wordt aangebracht op geaarde metalen oppervlakken.

Automatische spuitpistolen voeren de primaire coatingoperatie uit, wat zorgt voor efficiënte en herhaalbare poederdepositie. Handmatig bijwerken kan vervolgens worden gebruikt voor gebieden die extra dekking vereisen.

Deze gecombineerde spuitmethode helpt bij het bereiken van:

• Uniforme poederverdeling

• Consistente coatingdikte

• Betere dekking van complexe structuren

• Verminderde handmatige spuitwerkbelasting

• Stabiele productkwaliteit

5. Poederuitharding

Na het spuiten worden de gecoate producten naar de uithardingsoven getransporteerd.

Onder gecontroleerde verwarmingsomstandigheden smelt het aangebrachte poeder, vloeit het en kruisverbindingen chemisch om een continue coatingfilm te vormen. Correcte uithardingsparameters worden geselecteerd op basis van de poederspecificatie, werkstukkenkenmerken en vereiste coatingprestaties.

6. Koeling

Na het verlaten van de uithardingsoven worden de afgewerkte werkstukken afgekoeld voordat ze verder worden behandeld.

De koelfase stabiliseert de afgewerkte coating en bereidt de producten voor op inspectie, lossen of verdere productieprocessen.

7. Eindkwaliteitsinspectie

Afgewerkte producten kunnen worden geïnspecteerd volgens de toepasselijke coatingvereisten.

Typische inspectiepunten omvatten:

• Coatingdikte

• Oppervlakte-uiterlijk

• Coatinguniformiteit

• Adhesie

• Kleur en afwerking

• Zichtbare coatingdefecten

Speciaal Ontworpen Poedercoatingsoplossingen

Onze poedercoatingsproductielijnen worden op maat ontworpen volgens de producten, productievereisten en fabrieksomstandigheden van elke klant, in plaats van als een enkele standaardconfiguratie te worden geleverd.

Belangrijke engineeringparameters omvatten:

• Werkstukafmetingen en gewicht

• Dagelijkse of uurlijkse productiecapaciteit

• Productmateriaal

• Vereiste coatingprestaties

• Voorbehandelingsvereisten

• Aantal kleuren en frequentie van kleurwissels

• Beschikbare fabrieksruimte

• Verwarmingsenergiebron

• Vereist automatiseringsniveau

Op basis van deze informatie kunnen we een geschikte procesindeling, conveyorconfiguratie, spuitsysteem, uithardingsoplossing en algehele apparatuurregeling ontwikkelen.

Neem contact met ons op met uw productspecificaties en productievereisten om een op maat gemaakt technisch voorstel en offerte te ontvangen voor uw poedercoatingsproject.
