Toppoedercoatingslijn voor aluminiumprofielen van verschillende afmetingen

Automatische poedercoatinglijn voor aluminiumprofielen

Hoog efficiënt coatingsysteem voor aluminium-extrusies

Deze automatische productielijn voor poedercoating is ontwikkeld voor de oppervlakteafwerking van aluminiumprofielen met verschillende lengtes, dwarsdoorsneden en structurele ontwerpen.Het systeem combineert geautomatiseerde poedertoepassing met handmatige aanpassing, die een praktische oplossing biedt voor fabrikanten die zowel standaard als op maat gemaakte aluminiumproducten verwerken.

De werkstukken worden door de productielijn getransporteerd door een luchttransportband, met handmatig laden en lossen op de daarvoor bestemde stations.Deze regeling zorgt voor een betrouwbare materiaalbehandeling, met behoud van de flexibiliteit die vereist is voor verschillende profielspecificaties en productielots.

Automatisch sproeien met handmatige aanpassing

Het poedertoepassingsgedeelte combineert automatische elektrostatische spuitgeweren met aanvullend handmatig sproeien.

Automatische kanonnen zorgen voor efficiënte en herhaalbare poederafzetting op de belangrijkste oppervlakken, terwijl operators handmatig gebieden kunnen bekleden die moeilijker te bereiken zijn, zoals:

• Diepe groeven

• Hoeken en randen

• Complexe doorsneden

• Inlegvlakken

• Onregelmatige profielstructuren

Deze combinatie helpt de coatingconsistentie te behouden zonder flexibiliteit op te offeren wanneer het productontwerp verandert.

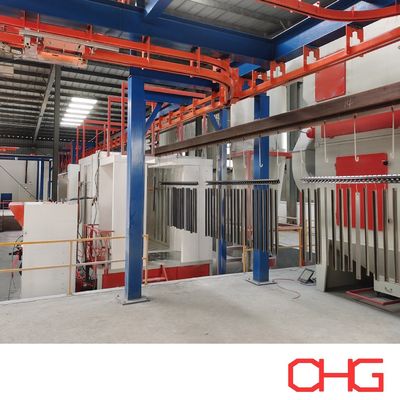

Overhead materiaalbehandelsysteem

De overhoofde transportband vervoert continu profielen tussen de verschillende verwerkingssecties, waardoor onnodige manipulatie wordt verminderd en de totale productie doorstroming wordt verbeterd.

Het systeem biedt verschillende voordelen:

• Efficiënt gebruik van de werkplaats van de werkplaats

• Stabiel transport van het werkstuk

• Continu verbinding tussen verwerkingsstadia

• Aanpasbaarheid aan verschillende profiellengten

• Flexible route van het transportband volgens de fabrieksopstelling

De snelheid van de transportband, de afstand tussen de hangers, de laadcapaciteit en de routing kunnen worden ontworpen volgens de vereiste productie-output en de specificaties van het werkstuk.

Voltooiing van het poedercoatingproces

1. Reiniging en oppervlaktevoorbereiding

Voorafgaand aan de chemische behandeling worden aluminiumprofielen gereinigd om oliën, stof, verwerkingsresten en andere verontreinigingen te verwijderen.

Een goed schoongemaakt substraat is essentieel voor betrouwbare resultaten van de voorbehandeling en een sterke coatingslijm.

2. chemische voorbehandeling

De schoongemaakte profielen worden onderworpen aan een geschikt chemisch omzettingsproces om de corrosiebescherming te verbeteren en het oppervlak voor poedercoating voor te bereiden.

Afhankelijk van de productspecificatie en de vereiste prestaties kan het voorbehandelsysteem:

• Ontvetten

• Schuiven

• Oppervlakteconditionering

• Chromatenconversie

• Chroomvrije omzetting

• Andere voorbehandeling van aluminium

Het exacte proces wordt geselecteerd op basis van de aluminiumlegering, de coatingspecificatie en de vereiste corrosieprestaties.

3Vochtdrogen

Na voorbehandeling en spoelen gaan de werkstukken in een drogenoven waar restwater wordt verwijderd.

Een goede drooging voorkomt vochtgerelateerde coatingsdefecten en zorgt voor een stabiel oppervlak voor het aanbrengen van elektrostatisch poeder.

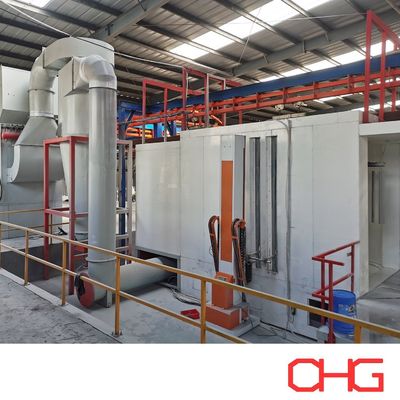

4. Elektrostatische poederbespuiting

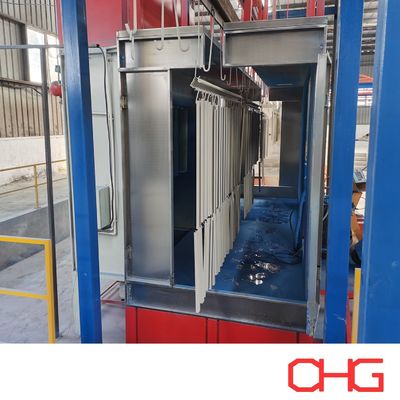

De gedroogde profielen worden voor de coating in de poedersproeikast gebracht.

Elektrostatisch geladen poederdeeltjes worden aangetrokken tot de geaarde werkstukken, waardoor een gelijkmatige coatingschaal ontstaat.terwijl handmatige aanpassing kan worden gebruikt wanneer extra dekking vereist is.

Het sproeiingssysteem kan worden geconfigureerd op basis van de productievereisten, waaronder de hoeveelheid pistool, de opstelling van de sproeiers, de configuratie van de cabine en de methode voor het terugwinnen van poeder.

5. Thermische behandeling

Na het aanbrengen van het poeder worden de profielen in de houtoven gebracht.

Onder gecontroleerde temperatuur en verblijfstijd smelt, stroomt en kruisverbindt het poeder zich tot een continue beschermende film met de vereiste mechanische en decoratieve eigenschappen.

6- Koeling.

De afgewerkte profielen worden afgekoeld na het verlaten van de verhardingsoven om de coating te stabiliseren en een veilige verwerking naar beneden mogelijk te maken.

7Eindinspectie

Voor het lossen of verpakken kan de kwaliteit van de coating worden beoordeeld volgens de vereiste specificaties, waaronder:

• Filmdikte

• Kleur en uiterlijk

• Oppervlaktefouten

• Aanhangsel

• Uniformiteit van de coating

• Algemene kwaliteit van de afwerking

Belangrijkste systemenvoordelen

• Geschikt voor een breed scala aan aluminiumprofielen

• Automatisch sproeien verbetert de productiviteit en herhaalbaarheid

• Handmatig aanpassen zorgt voor flexibiliteit bij ingewikkelde oppervlakken

• Overheadconveying optimaliseert het gebruik van de werkplaats

• Procesconfiguratie kan worden aangepast aan verschillende coatingsnormen

• Modulaire uitrustingsontwerp maakt aanpassing mogelijk volgens de productievereisten

Ontworpen voor uw productiebehoeften

In plaats van een vaste standaardconfiguratie te gebruiken, kan elke aluminiumprofielpoedercoatingslijn worden ontworpen volgens de werkelijke toepassing.

Belangrijkste ontwerpfactoren zijn:

• Maximale afmetingen en gewicht van het profiel

• Vereiste productiecapaciteit

• Aantal en frequentie van kleurveranderingen

• Specificaties voor voorbehandeling

• Prestatievereisten voor poedercoating

• Beschikbare fabrieksmaat

• Voorkeur aan verwarmingsenergie

• Vereist automatiseringsniveau

Op basis van deze parameters kunnen wij de juiste procesconfiguratie, uitrustingsopstelling, transportlijnen en automatiseringsoplossingen voor uw productiefaciliteit ontwikkelen.

Neem contact met ons op met uw product en productie informatie voor een aangepaste aluminium profiel poeder coating lijn voorstel.
