Automatische poedercoatinglijn voor plaatmetaalkasten met duurzame sproeibooth en hulpmontageprocessen

Automatische poedercoatingproductielijn voor kabinecomponenten van koolstofstaal

Hoog-efficiënte coatingoplossing voor de vervaardiging van plaatmetaalkasten

Deze automatische poedercoating productielijn is ontwikkeld voor koolstofstaal kasten componenten, met inbegrip van elektrische kasten, besturingskasten, deurpanelen,met een breedte van niet meer dan 50 mmHet systeem integreert oppervlaktevoorbereiding, geautomatiseerde materiaalbehandeling, elektrostatische poedertoepassing,en hulpmontageprocessen om stabiele coatingprestaties en efficiënte productie te bereiken.

De sproeikamer is vervaardigd van duurzaam PVC-materiaal, dat uitstekende chemische weerstand en langdurige betrouwbaarheid biedt.Het coatingsysteem combineert automatisch elektrostatisch sproeien met handmatige aanpassingen, waarbij volledige poederdekking wordt gewaarborgd op complexe gebieden zoals hoeken, randen, gelaste secties en ingebouwde structuren.

Geïntegreerde productielijnconfiguratie

Het productiesysteem omvat meerdere functionele onderdelen om het volledige productieproces te optimaliseren:

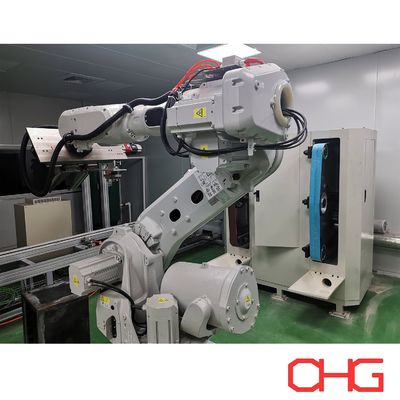

• Robotsysteem voor het slijpen van lassen

• Handmatige oppervlaktebewerkingsstations

• Chemische voorbehandeling

• Droogsysteem

• Handmatig putten en slijpen

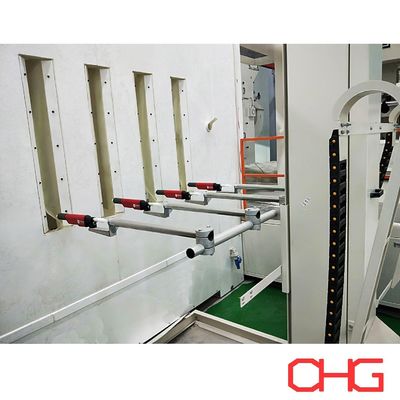

• Automatisch poederbespuitingssysteem

• Handmatige coating touch-up stations

• Poederhersteloven

• Koelgedeelte

• Assistentiesysteem voor montage

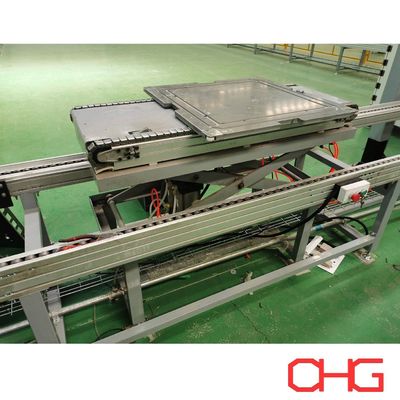

Voor een efficiënte materiaalstroom wordt een dubbele transportconfiguratie toegepast:

• Aardtransportvoertuigen voor voorbehandeling en transport van zware onderdelen

• Vervoerstelsel voor poedercoating, verharding en continue productiebeweging

Dit ontwerp verbetert de processtabiliteit en biedt tegelijkertijd een flexibele hantering van verschillende kaststructuren.

Typische productieprocesstroom

Laad van de manipulator

↓

Robotslijpen en handmatig afwerking van het oppervlak

↓

Fosfaterende oppervlaktebehandeling

↓

Vochtdrogen (40°C-50°C)

↓

Handmatige toediening

↓

Puttydrogen

↓

Handmatig slijpen met putty

↓

Bufferopslag van het werkstuk

↓

Mechanische overdracht

↓

Elektrostatische stofverwijdering

↓

Automatische poederbespuiting + handmatige aanpassing

↓

Poederharding (200°C, 18 min)

↓

Luchtkoeling

↓

Installatie van de rol

↓

AGV-geassisteerde overdracht

Hoofdkenmerken

Hybride automatische en handmatige poedertoepassing

Het automatische sproeissysteem zorgt voor een stabiele poederverdeling en een consistente laagdikte.terwijl handmatige aanpassingen extra dekking bieden voor complexe geometrieën en gebieden die gedetailleerde afwerking vereisen.

Efficiënt systeem voor de voorbereiding van het oppervlak

Door middel van robot-slijpen en handmatig afwerken worden lasvlekken, oppervlaktefouten en verontreinigingen effectief verwijderd, waardoor de kleefbaarheid van de coating en de kwaliteit van het uiteindelijke uiterlijk worden verbeterd.

Flexibel transportmechanisme

De combinatie van grondconveyor- en luchtconveyorsystemen zorgt voor een geoptimaliseerd transport voor verschillende productiefasen,met een vermogen van meer dan 50 W,.

Betrouwbare hardingsprestaties

De houtoven bewaart ongeveer 200 °C gedurende 18 minuten, waardoor de poedercoating volledig kan smelten, vloeien en zich in een duurzame beschermende film met een uitstekende mechanische prestatie kan verbinden.

Aanpasbare productiecapaciteit

Het systeem kan worden aangepast volgens:

• Afmetingen en gewicht van de kast

• Productiecapaciteitsvereisten

• Beperkingen van de fabrieksopstelling

• Vereist automatiseringsniveau

• Normen voor oppervlakteafwerking

Poedercoatingproces

1. Voorbereiding van het oppervlak

Voordat de kast wordt bekleed, worden de onderdelen van de kast geslepen, schoongemaakt en het stof verwijderd om lasresten, olie en oppervlakteverontreinigingen te verwijderen.Dit creëert een geschikte basis voor een sterke poederadhesie.

2. Voorbehandeling

Chemische voorbehandeling wordt toegepast om de corrosiebestendigheid te verbeteren en de binding tussen het koolstofstaalsubstraat en de poederlaag te verbeteren.

3Droogt.

Na de voorbehandeling worden de werkstukken gedroogd om overgebleven vocht te verwijderen en optimale omstandigheden te bieden voor de toepassing van elektrostatisch poeder.

4Elektrostatische poedercoating

Opgeladen poederdeeltjes worden met behulp van automatische spuitgeweren op gegronde werkstukken gespoten.

5. poeder Curing

De gecoate componenten gaan de verhardingsoven in, waar de hitte ervoor zorgt dat de poederdeeltjes smelten en chemisch worden gekruist, waardoor een continue, duurzame en corrosiebestendige coatingfilm wordt gevormd.

6- Koeling.

Na het hoeden stabiliseert een gecontroleerde koeling het coatingsoppervlak en bereidt de onderdelen voor op montage of verdere behandeling.

7. Kwaliteitsinspectie

De eindproducten worden geïnspecteerd op:

• Dikte van de coating

• Uiterlijk van het oppervlak

• Adhesieprestaties

• Algemene consistentie van de coating

ervoor te zorgen dat de eindproducten voldoen aan de vereiste kwaliteitsnormen.

We bieden op maat gemaakte poedercoating-productielijnoplossingen volgens uw productkenmerken, productievereisten en fabrieksomstandigheden.Neem contact met ons op voor een op maat gemaakte technische voorstel voor uw koolstofstaal kast coating project.
