Volledig geautomatiseerde E-coatingslijn voor oppervlaktebehandeling en elektroforetisch coatingsysteem van automobiel aluminiumcomponenten

Volledig geautomatiseerde auto-aluminium anodiseer- en elektroforetische coatinglijn

Geïntegreerde oppervlaktebehandelingsoplossing voor aluminium auto-onderdelen

Deze volledig geautomatiseerde productielijn voor anodiseren en elektroforetische coating (E-coating) is ontworpen voor de oppervlaktebehandeling van aluminium auto-onderdelen. Door anodiseren, elektrolytisch kleuren, elektroforetisch coaten, afdichten en uitharden in één continu productiesysteem te integreren, levert de lijn uitstekende corrosieweerstand, consistente oppervlaktekwaliteit en duurzaamheid op lange termijn die vereist is voor veeleisende automobieltoepassingen.

Het systeem maakt gebruik van een continu onderdompelingsproces met meerdere tanks, gecombineerd met een intelligent automatisch overdrachtssysteem, waardoor een stabiele productie met hoge capaciteit mogelijk is, van het laden en voorbehandeling tot het uiteindelijke uitharden en lossen. Het is ontworpen voor productie in grote volumes en zorgt voor een betrouwbare procescontrole, uitstekende productie-efficiëntie en consistente coatingprestaties.

Compleet oppervlaktebehandelingsproces

De productielijn integreert een volledig geautomatiseerd oppervlakteafwerkingsproces, inclusief:

Ontvetten

↓

Ultrasone reiniging

↓

Alkalisch etsen

↓

Chemisch of elektrisch polijsten

↓

Neutralisatie

↓

Meertrapsspoeling

↓

Anodiseren

↓

Elektrolytische kleuring

↓

Elektroforetische coating (E-coating)

↓

Afdichting

↓

Drogen

↓

Uitharding

Elke verwerkingsfase wordt nauwkeurig gecontroleerd om een ​​uitstekende substraatvoorbereiding, stabiele vorming van oxidefilms en een uniforme coatingkwaliteit gedurende de gehele productiecyclus te garanderen.

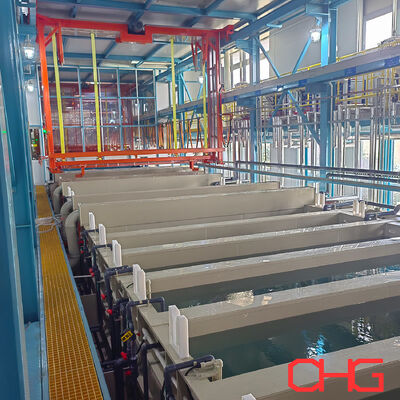

Zeer nauwkeurig anodiseersysteem

De anodiseersectie is uitgerust met meerdere anodiseertanks met hoge capaciteit, elk met een effectief volume van ongeveer 4.300 liter. Het systeem omvat:

• Hoogefficiënte filtratie- en circulatiesystemen

• PVDF chemische circulatiepompen

• Platenwarmtewisselaars

• Industriële koelunits

• Automatische temperatuurregelsystemen

Deze componenten zorgen voor een nauwkeurige controle van de elektrolyttemperatuur en een continue circulatie van de oplossing, waardoor een uniforme vorming van een oxidefilm, een consistente anodisatiekwaliteit en een uitstekend uiterlijk van het oppervlak worden gegarandeerd.

De lijn ondersteunt ook elektrolytische kleuringen en andere dompelafwerkingsprocessen, waardoor fabrikanten verschillende decoratieve en functionele oppervlakteafwerkingen kunnen realiseren, afhankelijk van de productvereisten.

Geïntegreerd elektroforetisch coatingsysteem

Na het anodiseren komen de werkstukken in een volledig geïntegreerd elektroforetisch coatinggedeelte (E-coating), waardoor een extra beschermende laag ontstaat met een uitstekende coatinguniformiteit en langdurige corrosieweerstand.

Het systeem biedt:

• Uniforme laagdikte

• Uitstekende randdekking

• Sterke coatinghechting

• Uitstekende corrosiebescherming

• Verbeterde weerbestendigheid

• Langdurige duurzaamheid van het oppervlak

Om een ​​stabiele coatingkwaliteit en een hoog verfgebruiksrendement te garanderen, is het E-coatinggedeelte uitgerust met:

• Ultrafiltratie (UF) systemen

• Verfraffinagesystemen

• Verfherstelsystemen

• Elektroforetische coatingtanks

• Uithardingsovens met hoog rendement

Deze geïntegreerde configuratie minimaliseert verfverlies, verbetert de consistentie van de coating en verlaagt de bedrijfskosten.

Geavanceerde afdichtingstechnologie

Om de beschermende prestaties van het geanodiseerde oppervlak te maximaliseren, ondersteunt de productielijn meerdere afdichtingstechnologieën, waaronder:

• Koude afdichting

• Afdichting op gemiddelde temperatuur

• Hete afdichting

Gecombineerd met meertraps spoelen met gedeïoniseerd water verbeteren deze afdichtingsprocessen de corrosieweerstand, coatingdichtheid, verontreinigingsweerstand en duurzaamheid op de lange termijn aanzienlijk.

Na het sealen passeren de producten droog- en uithardingssystemen om stabiele coatingprestaties en een uitstekend afgewerkt uiterlijk te garanderen.

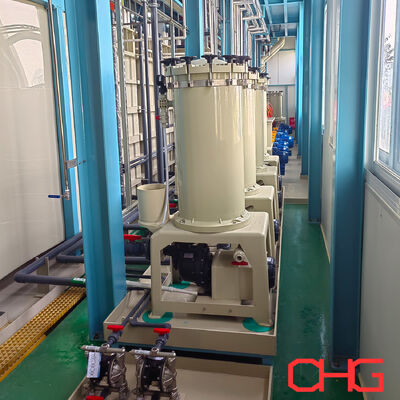

Waterbehandeling en milieubescherming

De productielijn omvat een uitgebreid waterbehandelings- en recyclingsysteem dat is ontworpen om de duurzaamheid te verbeteren en tegelijkertijd de bedrijfskosten te verlagen.

Het systeem omvat:

• Apparatuur voor het genereren van zuiver water

• Kwartszandfiltratiesystemen

• Actieve koolfiltratiesystemen

• Ultrafiltratie apparatuur

• Waterterugwinnings- en raffinagesystemen

Er zijn aparte afvalwateropvangsystemen voorzien voor:

• Zuur afvalwater

• Alkalisch afvalwater

• Fluoridehoudend afvalwater

• Elektroforetische coating afvalwater

Door waterrecycling en geclassificeerd afvalwaterbeheer te integreren, ondersteunt het systeem een ​​milieuverantwoorde productie en helpt het klanten te voldoen aan de strenge milieunormen van de auto-industrie.

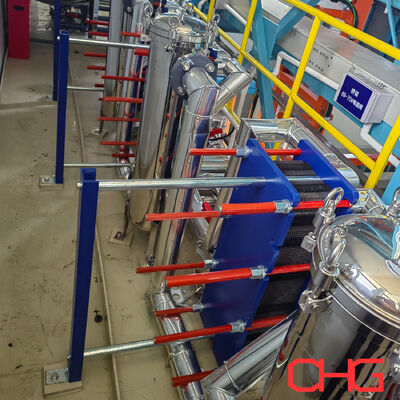

Apparatuurconfiguratie van industriële kwaliteit

Om een ​​betrouwbare werking op de lange termijn te garanderen, maakt de productielijn gebruik van hoogwaardige industriële apparatuur, waaronder:

• Filtersystemen van 30–40 T/H

• PVDF-circulatiepompen

• Platenwarmtewisselaars

• Industriële koelsystemen

• Gecentraliseerde elektrische controlesystemen

• Geautomatiseerde overdrachtsmechanismen

De productie-indeling is verder geoptimaliseerd met:

• Bufferstations

• Overdracht karren

• Onderhoudsplatforms

• Toegangspaden voor de machinist

Deze configuratie verbetert de productie-efficiëntie, vereenvoudigt het onderhoud van de apparatuur en verbetert het algehele fabrieksbeheer.

Belangrijkste kenmerken

Volledig geautomatiseerde productie

Een intelligent besturingssysteem zorgt voor een stabiele werking, minder handmatige tussenkomst en een consistente verwerkingskwaliteit gedurende de gehele productiecyclus.

Compleet geïntegreerd proces

Voorbehandeling, anodiseren, elektrolytisch kleuren, elektroforetisch coaten, sealen, drogen en uitharden worden gecombineerd in één continue geautomatiseerde productielijn.

Oppervlakteafwerking van automobielkwaliteit

Ontworpen om te voldoen aan de strenge eisen van de auto-industrie en uitstekende corrosiebestendigheid, uniforme coatingkwaliteit en duurzaamheid op lange termijn te bieden.

Precisieprocescontrole

Geavanceerde filtratie-, koeling-, circulatie- en temperatuurcontrolesystemen zorgen voor stabiele verwerkingsomstandigheden en consistente anodiseerprestaties.

Hoogefficiënte elektroforetische coating

Geïntegreerde UF-, raffinage- en terugwinningssystemen maximaliseren het verfgebruik en minimaliseren tegelijkertijd de afval- en bedrijfskosten.

Flexibele oppervlakteafwerking

Ondersteunt meerdere kleur- en afdichtingstechnologieën om te voldoen aan een breed scala aan decoratieve en functionele oppervlaktebehandelingsvereisten.

Waterbesparend en milieuvriendelijk

Geïntegreerde systemen voor waterzuivering, recycling en afvalwaterbeheer verminderen het waterverbruik en ondersteunen duurzame productie.

Geoptimaliseerde fabrieksindeling

Geautomatiseerde overdrachtssystemen, onderhoudsvriendelijke uitrusting en een efficiënt logistiek ontwerp verbeteren de productiviteit en vereenvoudigen de werking van de fabriek.

Aangepaste technische oplossingen

Elke productielijn voor anodiseren en elektroforetisch coaten wordt ontworpen volgens de specifieke eisen van de klant, inclusief werkstukafmetingen, productiecapaciteit, oppervlaktebehandelingsspecificaties, automatiseringsniveau en fabrieksindeling.

Ons engineeringteam biedt complete kant-en-klare oplossingen – van procesontwerp en productie van apparatuur tot installatie, inbedrijfstelling en technische ondersteuning – om een ​​betrouwbare werking en productieprestaties op de lange termijn te garanderen.

Neem contact met ons op om uw project te bespreken en ontvang een technisch voorstel op maat voor uw aluminium oppervlaktebehandelingslijn voor auto's.
