Poedercoatinglijn voor boventransportbanden voor op maat gemaakte plaatwerkonderdelen

Efficiënte coatingoplossing voor behuizingen van plaatstaal

Deze productielijn voor poedercoating is speciaal ontworpen voor het coaten van plaatmetalen componenten die worden gebruikt in chassis en behuizingen van elektrische schakelkasten. Het systeem is geschikt voor onderdelen van verschillende afmetingen, vormen en configuraties en levert een consistente coatingkwaliteit, hoge productie-efficiëntie en betrouwbare werking voor moderne plaatbewerking.

De spuitcabine is vervaardigd uit hoogwaardig PP (polypropyleen) en biedt een uitstekende chemische bestendigheid, corrosiebescherming en een lange levensduur. Het coatingproces combineert automatisch elektrostatisch poederspuiten met handmatig bijwerken, waardoor een volledige dekking van vlakke oppervlakken, hoeken, randen en complexe profielen wordt gegarandeerd.

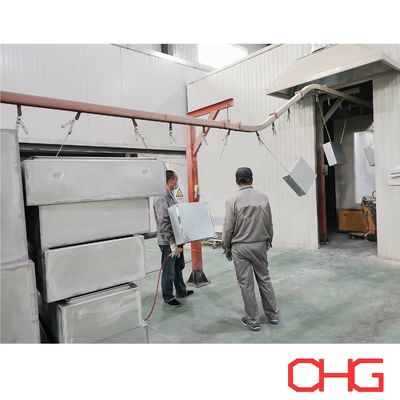

Werkstukken worden getransporteerd door een monorail-hangbaantransportsysteem, waardoor stabiel transport, efficiënt gebruik van de ruimte en continue productie gedurende het hele coatingproces mogelijk zijn.

Belangrijkste kenmerken

• Ontworpen voor elektrische schakelkastchassis en plaatstalen behuizingen

• Geschikt voor werkstukken met verschillende afmetingen en geometrieën

• PP-poederspuitcabine met uitstekende corrosiebestendigheid

• Hybride spuitsysteem dat automatische en handmatige toepassing combineert

• Monorail-hangbaantransporteur voor soepel en betrouwbaar transport

• Hoge coatingefficiëntie met stabiele productieprestaties

• Aanpasbare procesindeling en productiecapaciteit

Productielijnworkflow

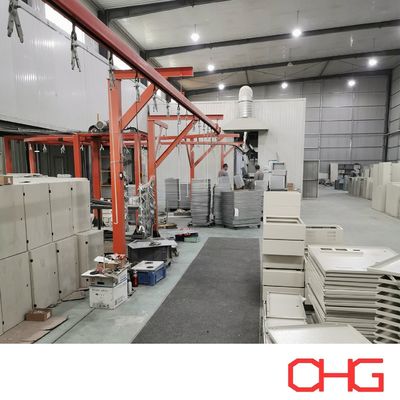

Handmatig laden

Werkstukken worden op dragers opgehangen en de lift helpt operators bij het ergonomisch laden voordat ze de productielijn betreden.

Spuitvoorbehandeling

De transportband indexeert de werkstukken door elk voorbehandelingsstation, waar ze kort stoppen voor chemisch spuiten en spoelen. Dit gefaseerde proces verwijdert olie, stof en andere verontreinigingen grondig en bereidt het oppervlak voor op een superieure hechting van de coating.

Drogen

Na de voorbehandeling gaan de werkstukken naar de droogsectie om het resterende vocht volledig te verwijderen, waardoor de ideale oppervlakteconditie ontstaat voor poederapplicatie.

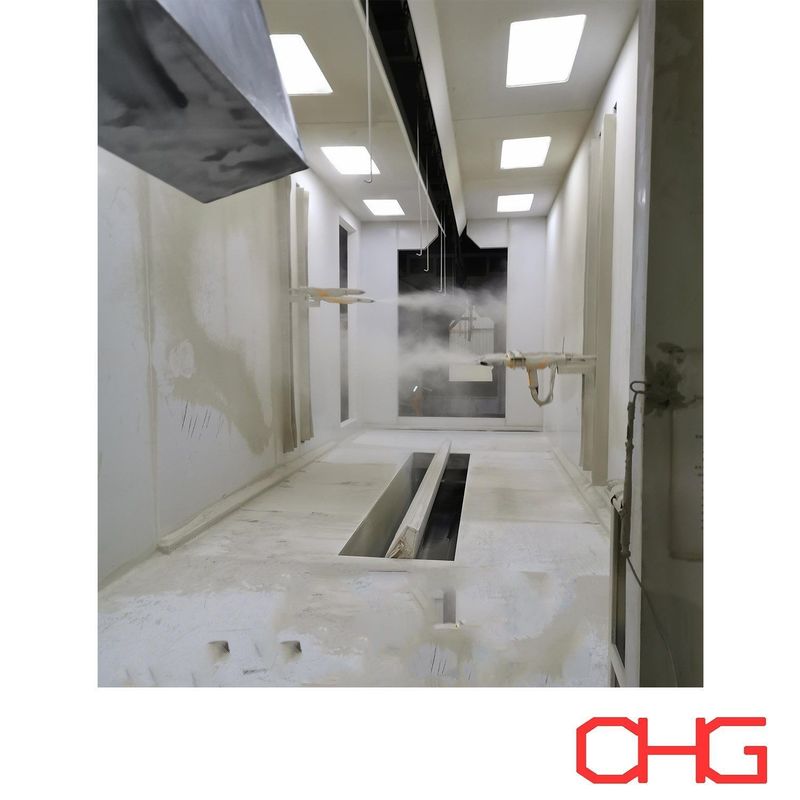

Automatisch poederspuiten

De werkstukken bewegen zich continu door de automatische poedercabine met een transportsnelheid van circa 1,0–1,5 m/min. Automatische elektrostatische spuitpistolen brengen een uniforme poedercoating aan, terwijl handmatige operators indien nodig aanvullend kunnen spuiten om een ​​volledige dekking te garanderen.

Poederuitharding

Na het spuiten gaan de gecoate onderdelen de uithardingsoven in, waar gecontroleerde verwarming smelt en het poeder chemisch verknoopt tot een duurzame, uniforme coatingfilm met uitstekende hechting en corrosieweerstand.

Koeling

De gecoate componenten worden op natuurlijke wijze gekoeld om de coatinglaag te stabiliseren voordat ze verder worden verwerkt.

Lossen & Overbrengen

Na het afkoelen helpt de lift de operators bij het lossen en worden de eindproducten overgebracht naar de montage-, inspectie- of verpakkingsruimte.

Poedercoatingproces

1. Voorbehandeling van het oppervlak: Plaatwerkonderdelen worden gereinigd om vet, stof, lasresten en andere verontreinigingen te verwijderen, waardoor een schoon oppervlak ontstaat voor optimale coatingprestaties.

2. Chemische voorbehandeling: Het voorbehandelingssysteem verbetert de corrosieweerstand en de hechting van de coating door processen zoals:

• Ontvetten

• Spoelen met water

• Fosfateren

• Chroom- of chroomvrije conversiecoating

• Laatste spoeling

Het exacte proces kan worden aangepast aan de eisen van het substraatmateriaal en de coating.

3. Drogen: De werkstukken gaan door een droogoven om restvocht te verwijderen voordat ze de poedercoatcabine binnengaan.

4. Elektrostatisch poeder aanbrengen: Elektrostatisch geladen poeder wordt met automatische spuitpistolen op geaarde werkstukken gespoten. Handmatig bijspuiten zorgt voor een consistente laagdikte op hoeken, randen en verzonken gebieden.

5. Poederuitharding: In de uithardingsoven smelt, vloeit en verknoopt de poedercoating tot een gladde, duurzame beschermende film die uitstekende mechanische sterkte en corrosieweerstand biedt.

6. Koeling: Gecontroleerde koeling stabiliseert de coating en behoudt het uiterlijk en de prestaties.

7. Kwaliteitsinspectie: Elk voltooid onderdeel ondergaat een uitgebreide inspectie, waaronder:

• Meting van de laagdikte

• Inspectie van het uiterlijk van het oppervlak

• Hechting testen

• Algehele verificatie van de coatingkwaliteit

Alleen gekwalificeerde producten gaan door naar de eindmontage of verzending.

Aangepaste technische oplossingen

Elke productielijn voor poedercoating wordt ontworpen volgens de specifieke productievereisten van de klant. Wij kunnen het complete systeem aanpassen op basis van:

• Afmetingen en gewicht van het werkstuk

• Productiecapaciteit

• Transportbandconfiguratie

• Voorbehandelingsproces

• Ontwerp van een spuitcabine

• Mate van automatisering

• Fabrieksindeling en beschikbare ruimte

Neem vandaag nog contact met ons op voor een technisch voorstel op maat. Ons engineeringteam zal een complete poedercoatingoplossing bieden die is ontworpen om de coatingkwaliteit, productie-efficiëntie en operationele betrouwbaarheid op lange termijn voor de productie van uw elektrische schakelkasten te maximaliseren.
