Poedercoatinglijn met boventransportband en hefinrichting voor het coaten van stalen elektrische schakelkasten

Productielijn voor poedercoating voor elektrische schakelkasten

Deze productielijn voor poedercoating is speciaal ontworpen voor de oppervlakteafwerking van stalen elektrische schakelkasten en behuizingscomponenten. Het systeem combineert automatisch poeder aanbrengen met handmatig bijwerken om een ​​consistente coatingkwaliteit te bereiken, zelfs op complexe kastconstructies en verzonken gebieden.

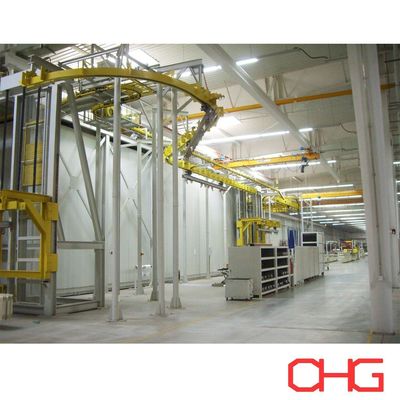

De poederspuitcabine is vervaardigd uit hoogwaardig PP (polypropyleen) en biedt een uitstekende chemische bestendigheid, eenvoudig onderhoud en een lange levensduur. De materiaalbehandeling wordt gerealiseerd via een hangend transportbandsysteem met opvoerstations, waardoor een soepele productoverdracht en een efficiënte workflow tijdens het hele coatingproces worden gegarandeerd.

Productieproces

De lijn is ontworpen om zowel de coatingkwaliteit als de productie-efficiëntie te optimaliseren door middel van een zorgvuldig gecontroleerde reeks handelingen:

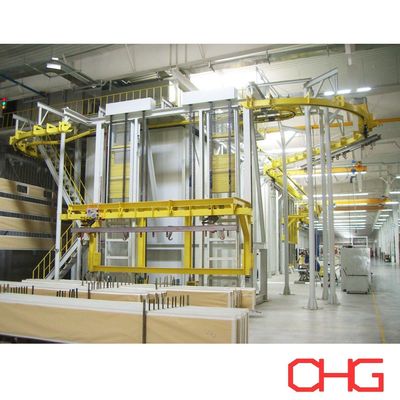

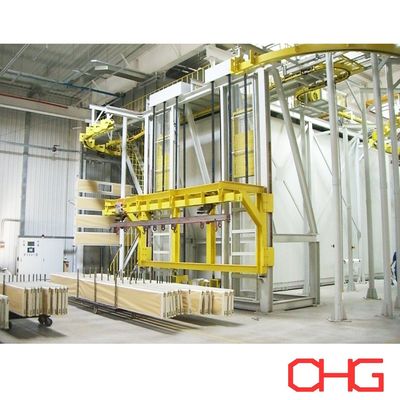

• Laadstation:De transportbanddrager stopt bij de laadpositie en het hefapparaat gaat omlaag om operators te helpen bij het veilig en gemakkelijk ophangen van werkstukken.
• Sprayvoorbehandeling:Werkstukken bewegen stap voor stap door het voorbehandelingsgedeelte en stoppen bij elke fase voor speciale spuit- en reinigingsprocessen om een ​​grondige voorbereiding van het oppervlak te garanderen.
• Droogsectie:Na de voorbehandeling komen de onderdelen in een droogzone waar het resterende vocht wordt verwijderd voordat de coating wordt aangebracht.
• Automatische poedercoatingcabine:Werkstukken bewegen zich continu door de automatische spuitcabine met een processnelheid van circa 1,5 m/min. Automatische spuitpistolen zorgen voor een uniforme dekking van de coating, terwijl operators indien nodig aanvullend handmatig kunnen spuiten.
• Handmatige retoucheercabine:Voor gebieden die extra aandacht vereisen, stoppen de werkstukken in de handmatige spuitcabine, waardoor operators poeder nauwkeurig op hoeken, randen en complexe geometrieën kunnen aanbrengen.
• Poederuithardingsoven:Gecoate werkstukken worden verzameld en door het uithardingsgedeelte getransporteerd, waar het poeder smelt, vloeit en chemisch verknoopt om een ​​duurzame beschermende afwerking te vormen.
• Koelzone:Na het uitharden gaan de producten door een natuurlijk koelgebied om de coating te stabiliseren en de onderdelen gereed te maken voor gebruik.
• Losstation:Het hefapparaat gaat weer omlaag om operators te helpen bij het veilig en efficiënt lossen van afgewerkte componenten.

Belangrijkste kenmerken

• Automatische + handmatige poederapplicatie voor optimale coatingkwaliteit en flexibiliteit.

• PP-poederspuitcabine met uitstekende corrosieweerstand en eenvoudig onderhoud.

• Hangend transportsysteem met opvoerstations voor efficiënte materiaalbehandeling.

• Stapsgewijs voorbehandelingsproces dat een superieure hechting van de coating garandeert.

• Continu automatisch spuiten gecombineerd met handmatige bijwerkmogelijkheden.

• Hoogwaardig uithardingssysteem voor duurzame en uniforme coatingprestaties.

• Flexibel ontwerp geschikt voor elektrische kasten, besturingsbehuizingen, schakelkastbehuizingen en andere plaatwerkproducten.

Poedercoatingproces

1. Oppervlaktevoorbereiding

Het proces begint met een grondige reiniging om olie, stof en verontreinigingen van het metalen oppervlak te verwijderen, waardoor de basis wordt gelegd voor een sterke hechting van de coating.

2. Voorbehandeling

Chemische voorbehandelingsprocessen zoals ontvetten, fosfateren en spoelen verbeteren de corrosieweerstand en bereiden het substraat voor op poedercoaten.

3. Drogen

Na de voorbehandeling worden de werkstukken volledig gedroogd om restvocht te verwijderen en de kwaliteit van de coating te garanderen.

4. Poedertoepassing

Elektrostatisch geladen poederdeeltjes worden aangebracht met automatische en handmatige spuitpistolen, waardoor een uniforme coatinglaag over het gehele oppervlak ontstaat.

5. Uitharding

De gecoate onderdelen gaan door een uithardingsoven waar het poeder smelt en verknoopt, waardoor een sterke, duurzame en aantrekkelijke afwerking ontstaat.

6. Koeling

Gecontroleerde koeling stabiliseert de coating en behoudt de mechanische en esthetische eigenschappen.

7. Kwaliteitsinspectie

Afgewerkte producten worden geïnspecteerd op laagdikte, uiterlijk, hechting en algehele afwerkingskwaliteit om naleving van de productienormen te garanderen.

Aangepaste oplossingen

Elke productielijn voor poedercoating wordt ontworpen op basis van de werkstukafmetingen, productiecapaciteit, coatingvereisten en fabrieksindeling van de klant. Neem contact met ons op met uw technische specificaties en ons engineeringteam zal een voorstel op maat maken dat is afgestemd op uw productiebehoeften.
